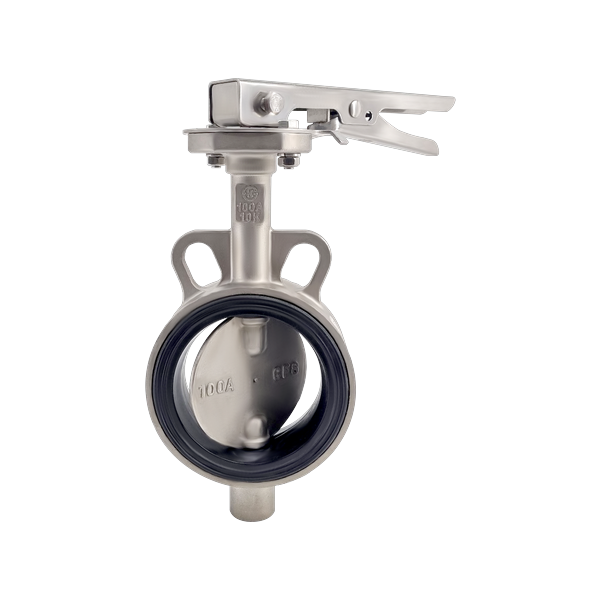

버터플라이 밸브 (SUS304, 레버식, 10K)

Butterfly Valve (SUS304, Lever, 10K)

모델명: PMV-26(SS,Lever)

PMV-26(SS,Lever)는 SUS304 바디·디스크와 EPDM 시트에 레버식 수동 조작기를 결합한 버터플라이 밸브입니다. 짧은 면간거리와 CONCENTRIC 구조, 10K 압력 등급을 기본으로 하여, 화학·플랜트·상하수도·건설 분야의 수동 차단·분기 라인에 사용됩니다.

특징

• 짧은 면간거리로 협소한 공간에 설치 용이
• 간단한 구조의 설계로 낮은 결함 발생률
• 빠른 개폐로 효과적으로 유체 조절
• 높은 기밀성 및 내구성
• CONCENTRIC 구조와 낮은 토크

사양

자주 묻는 질문

레버식과 기어식은 어떻게 구분해 사용하나요?

레버식은 한 번의 핸들 동작으로 90도 개폐가 가능해 조작 속도가 빠르고 구조가 단순합니다. 기어식은 감속 기어로 작업자 토크를 경감시켜, 대구경 밸브나 차압이 커서 레버만으로는 조작이 어려운 라인에 적합합니다. 일반적으로 소·중구경 라인에는 레버식, 200A 이상 대구경이나 고차압 라인에는 기어식을 선택하시는 것이 표준적입니다.

SUS304와 주철 바디 중 어떻게 선택해야 하나요?

주철 바디는 원가 경쟁력이 우수해 일반 산업용수·처리수·공조수 등 부식성이 낮은 유체의 대구경 라인에 표준적으로 사용됩니다. SUS304 바디는 주철 대비 내식성이 향상되어 염화물·약한 부식성 유체·해수 분위기 등에서 사용이 가능합니다.

EPDM 시트의 적용 범위는 어떻게 되나요?

EPDM은 물·온수·약알칼리성 유체에 대한 내구성이 우수하고 CIP/SIP 환경에서도 회복 탄성이 양호한 재질입니다. 오일·연료 등 탄화수소계 유체에는 팽윤이 발생할 수 있으므로 해당 환경에는 NBR 등 다른 시트 재질을 검토하시기 바랍니다.

자동화로 전환할 수 있나요?

레버식 조작기를 분리하고 ISO5211 직결 마운팅 패드에 공압·전동 액추에이터를 장착하는 방식으로 자동화 전환이 가능합니다. 본체 교체 없이 상부 구동부만 변경하면 되므로 단계적 자동화에 적합합니다.
