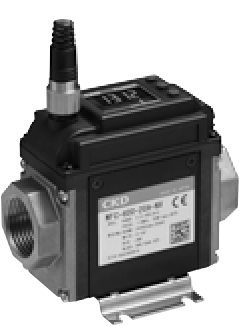

CKD WFC Capacitance Flow Sensor (Standard Type, 0.5 to 60 L/min)
WFC는 접액 재질을 부식시키지 않는 도전성 유체의 유량을 정전용량 방식으로 재는 유량 센서입니다. 이 표준형은 NPN 또는 PNP 스위치 출력과 전압 또는 전류 아날로그 출력을 쓰고, 유량 범위는 0.5~15 L/min와 2.0~60 L/min 두 가지입니다.
| 적용 유체 | 물 및 접액 재질을 부식시키지 않는 유체 (도전성 유체) |
| 유체 도전율 | 5 µS/cm 이상 |
| 검출 방식 | 정전용량식 |
| 정격 유량 범위 | WFC-150: 0.5~15 L/min, WFC-600: 2.0~60 L/min |
| 포트 사이즈 | WFC-150: Rc3/8, G3/8, 3/8NPT; WFC-600: Rc1/2, G1/2, 1/2NPT 또는 Rc3/4, G3/4, 3/4NPT |
| 저유량 컷 | 측정 범위 최대 유량의 3% |
| 작동 유체 온도 | 0~85 °C (동결 없을 것) |
| 응답 시간 | 0.25 / 0.5 / 1 / 2 / 5 초 (기본 1초) |
| 사용 압력 | 0~1.0 MPa (유체 온도 0~85 °C), 0~2.0 MPa (유체 온도 0~50 °C) |
| 내압 | 3.0 MPa |
| 반복성 / 온도 특성 | 반복성 ±2.0% F.S.; 주위 온도 특성 ±5.0% F.S. (기준 온도 25 °C); 유체 온도 특성 ±5.0% F.S. (기준 온도 25 °C) (응답 시간 1초 조건) |
| 적산 유량 범위 | 0.0~99999999.9 L (0.1 L 단위) |
| 압력 손실 | 0.02 MPa 이하 (최대 정격 유량 시) |
| 스위치 출력 정격 | 최대 부하 전류 50 mA, 최대 인가 전압 30 VDC, 내부 전압 강하 NPN 2.0 V 이하 / PNP 2.4 V 이하, 출력 보호: 과전류 이상 경보, 과전류 보호 |
| 스위치 출력 | NPN 또는 PNP 트랜지스터 출력 (주문 코드 N / P) |
| 출력 모드 | 히스테리시스 모드, 윈도우 컴퍼레이터 모드, 적산 출력 모드, 적산 펄스 출력 모드, 경보 출력 모드 중 선택 |
| 아날로그 출력 | 전압 출력 1~5 V (부하 임피던스 50 kΩ 이상), 전류 출력 4~20 mA (부하 임피던스 500 Ω 이하) |
| 스위치 입력 | 입력 시간 20 ms 이상, 단락 전류 약 2 mA |
| 표시 | 2화면 표시 (메인: 녹색/적색 2색, 서브: 백색), 화면 반전 가능; 순간 유량 3자리, 적산 유량 4자리; 화면 갱신 주기 초당 5회 |
| 표시 단위 | 순간 유량 L/min, 적산 유량 L, kL, ML |
| 전원 전압 | 24 VDC ±10% (리플 P-P ±10% 이하) |
| 소비 전류 | 65 mA 이하 |
| 보호 등급 | IP65 상당 (케이블 옵션을 장착했을 때) |
| 사용 주위 온도 / 습도 | 0~50 °C (결로 없을 것) / 35~85% RH (결로 없을 것) |
| 설치 방향 | 수직·수평 방향 제한 없음 |
| 적합 규격 | EC 지침 (EMC 지침, RoHS 지침) |
| 접액 부품 재질 | PPS, FKM, CAC804, C6931 |
| 본체 무게 | WFC-150: 약 460 g; WFC-600 (Rc1/2 계열): 약 490 g; WFC-600 (Rc3/4 계열): 약 520 g; 브래킷 약 30 g |
| 주문 코드 (스위치/아날로그 출력) | 스위치 출력: N NPN, P PNP; 아날로그 출력: V 전압 (1~5 V), A 전류 (4~20 mA); 포함 옵션: C3 케이블 (M12/4심/3 m), L3 L형 케이블, B 브래킷 |
