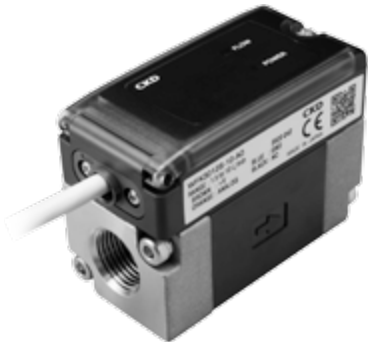

CKD WFK3000S 플루렉스 유량 센서 (소형·기기 일체형 센서, 0.5~60 L/min)

CKD WFK3000S FLUEREX Flow Sensor (Compact/Equipment Integrated Sensor, 0.5 to 60 L/min)

WFK3000S는 기기에 붙여 쓰는 소형 카르만 와류식 유량 센서로, 순수와 공업용수의 유량을 아날로그 신호로 내보냅니다. 유량 범위는 0.5~4.0, 1.5~12, 4.0~32, 8.0~60 L/min의 네 가지입니다.

CKD WFK3000S 플루렉스 유량 센서 (소형·기기 일체형 센서, 0.5~60 L/min)CKD WFK3000S 플루렉스 유량 센서 (소형·기기 일체형 센서, 0.5~60 L/min) 2

사양

적용 유체순수, 공업용수
유량 범위WFK3004S: 0.5~4.0, WFK3012S: 1.5~12, WFK3032S: 4.0~32, WFK3060S: 8.0~60 L/min
포트 사이즈 (Rc)WFK3004S·3012S·3032S: -10 = 3/8, -15 = 1/2; WFK3060S: -20 = 3/4, -25 = 1 (G, NPT 나사는 별도 문의)
포트 재질스테인리스강 (SCS13)
최고 사용 압력1.0 MPa
내압1.5 MPa
사용 주위 온도0~50 °C (상대 습도 85% 이하)
유체 온도1~70 °C
정밀도±2.5% F.S.
온도 특성±5% F.S. (10~50 °C, 기준 온도 20 °C)
압력 손실WFK3004S: 0.06 MPa 이하 (4.0 L/min); WFK3012S: 0.05 MPa 이하 (12 L/min); WFK3032S: 0.06 MPa 이하 (32 L/min); WFK3060S: 0.05 MPa 이하 (60 L/min)
응답 시간1초
표시없음
아날로그 출력표준: 0~5 VDC / 옵션: 4~20 mADC, 1~5 V, 0~10 V (주문 코드 A0 0~5 VDC, A1 4~20 mADC, A2 1~5 VDC, A3 0~10 VDC)
전원 전압12~24 VDC ±10% (최대 80 mA), 옵션 A3은 15~24 VDC
케이블3 m, 4심, 완성 외경 ø4.8 mm, 도체 0.2 mm², 절연 외경 ø1.3 mm
설치 방향수직·수평 방향 제한 없음
직관부WFK3004S·3012S·3032S: 없음 (IN 측 10 D, OUT 측 5 D 직관 권장); WFK3060S: IN 측 10 D, OUT 측 5 D (D는 포트 사이즈)
보호 등급IP65 상당
무게WFK3004S·3012S·3032S: -10 380 g, -15 410 g; WFK3060S: -20 470 g, -25 510 g; 브래킷 28 g (나사 포함)
접액 부품 재질어태치먼트: 스테인리스 주강 (SCS13), 본체: PPS 수지, O링: NBR, FKM, 카르만 와류 검출 센서: PPS 수지 (내부 피에조 세라믹)
