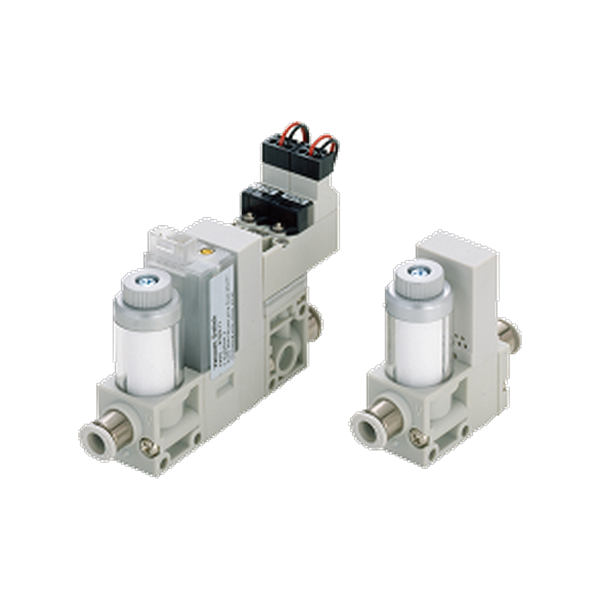

CKD VSG Vacuum Ejector Unit (20 mm Width Dedicated Single Unit)
모델명: VSG
VSG는 폭 20 mm 단독형 진공 이젝터 유닛입니다. 공급 밸브는 파일럿식 포핏이고 노즐 지름은 ø0.5~ø1.0, 사용 압력은 0.25~0.7 MPa입니다.
| 작동 유체 | 공기 |
| 사용 압력 | 0.25~0.7 MPa |
| 주위/유체 온도 | 5 to 50 °C |
| 급유 | 불필요 |
| 노즐 직경 | ø0.5, ø0.7, ø1.0 |
| 공급 밸브 | 파일럿식 포핏 밸브 |
| 정격 전압 | 24 DC ±10% / 100 AC ±10% |
| 소비 전력 | 1.2 W (LED 포함) / 1.5 VA (LED 포함) |
| 진공 필터 여과도 | 10 μm |
| 공급 밸브 유효 단면적 | 5 mm² |
| 수동 조작 | 비잠금 누름형 |
| 필터 엘리먼트 재질 | Polyvinyl formal |
