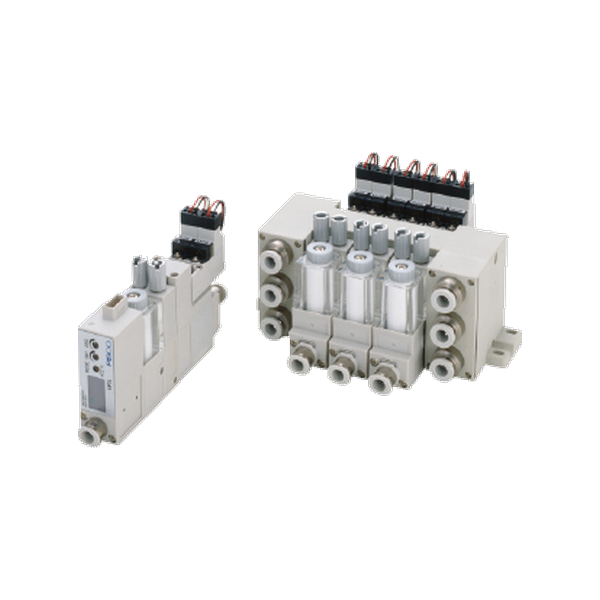

CKD VSJ/VSJM Vacuum Ejector Unit (20 mm Width Integrated)
모델명: VSJ/VSJM
VSJ는 폭 20 mm 일체형 진공 이젝터 유닛이고 매니폴드형은 VSJM입니다. 노즐 지름은 ø0.5~ø1.2이고 사용 압력은 0.3~0.7 MPa입니다.
| 작동 유체 | 공기 |
| 사용 압력 | 0.3~0.7 MPa |
| 주위/유체 온도 | 5 to 50 °C |
| 노즐 직경 | ø0.5, ø0.7, ø1.0, ø1.2 |
| 정격 전압 | 24 VDC / 100 VAC (진공 발생·파괴용 파일럿 전자밸브) |
| 소비 전력 | 24 VDC형 1.2 W; 100 VAC형 1.5 VA (각 LED 포함, 진공 발생·파괴용 파일럿 전자밸브) |
| 급유 | 불필요 (메인 밸브) |
| 내압 | 1.05 MPa (진공 발생·파괴용 메인 밸브) |
| 진공 필터 여과도 | 10 μm |
| 필터 엘리먼트 | PVF (폴리비닐 포르말) |
| 진공 파괴 유량 | 0~50 L/min (ANR) (공급 압력 0.5 MPa) |
| 릴리프 압력 설정 범위 | -25~25 kPa (진공 파괴 기능) |
