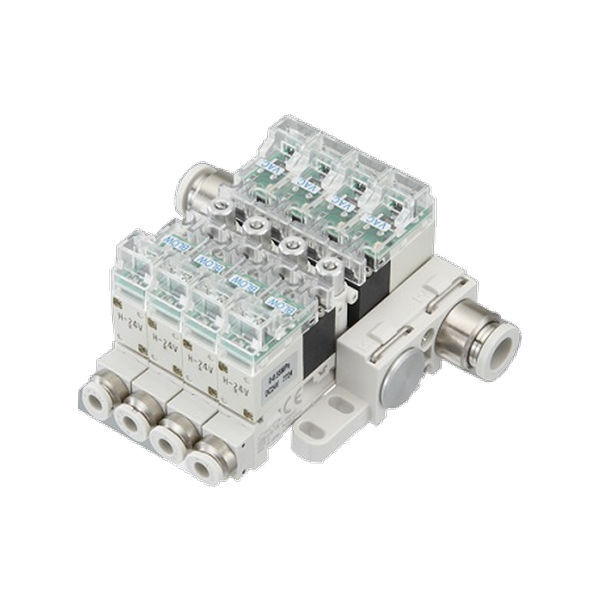

CKD VSN/VSNM Vacuum Ejector Unit (10.3 mm Width Integrated)
모델명: VSN/VSNM
VSN은 폭 10.3 mm 일체형 진공 이젝터 유닛이고 매니폴드형은 VSNM입니다. 노즐 지름은 ø0.4~ø0.6이고 보호 등급은 IP40 상당입니다.
| 작동 유체 | 공기 |
| 사용 압력 | 0~0.55 MPa |
| 주위/유체 온도 | 5 to 50 °C |
| 주위 습도 | 35~85% RH (결로 없을 것) |
| 보호 등급 | IEC 규격 IP40 또는 동등 |
| 노즐 직경 | ø0.4, ø0.5, ø0.6 |
| 내진동 | 50 m/s² 이하 |
| 내충격 | 150 m/s² 이하 |
| 밸브 구조 | 직동식 포핏 밸브 |
| 정격 전압 | DC 24 V |
| 전압 변동 범위 | ±10% |
| 소비 전력 | 기동 시 2.2 W, 유지 시 0.6 W (절전 회로 내장) |
| 작동 표시 | 녹색 LED |
| 밸브 작동 | 상시 닫힘 |
| 응답 시간 | 진공 발생(OFF→ON)·정지(ON→OFF) 모두 5 ms 이하 (정격 압력·정격 전압 공급 시 진공 포트 압력 변화 검출까지) |
| 배선 방식 | 커넥터, 리드선 길이 500 mm (적색 +24 VDC, 흑색 0 V) |
| 진공 파괴 유량 | 0~20 L/min (ANR, 공급 압력 0.5 MPa에서) |
