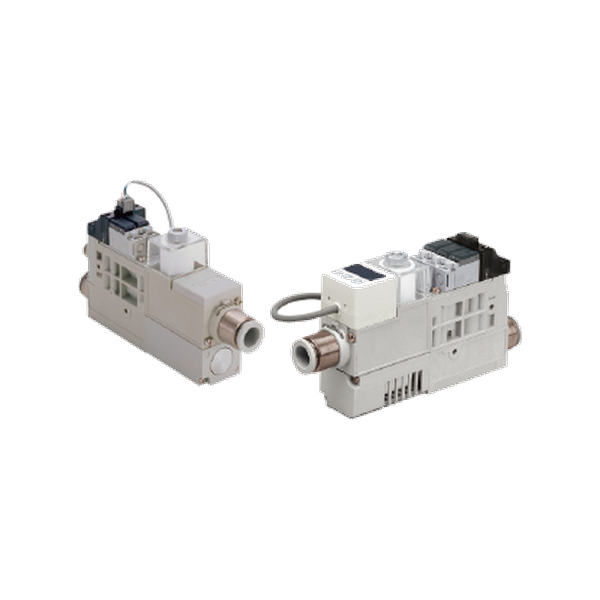

CKD VSQP Vacuum Switching Unit for Large Flow Rates (31.5 mm Width)
모델명: VSQP
VSQP는 폭 31.5 mm 대유량 진공 스위칭 유닛입니다. 직동 포핏 파일럿 밸브와 파일럿식 포핏 스위칭 밸브로 -100~0 kPa 진공을 여닫습니다.
| 작동 유체 | 공기 |
| 사용 압력 | 0.3~0.7 MPa |
| 주위/유체 온도 | 5 to 50 °C |
| 진공 압력 | -100~0 kPa |
| 파일럿 밸브 | 직동식 포핏 밸브 |
| 정격 전압 | 24 DC / 100 AC |
| 소비 전력 | 0.55 W / 1 VA |
| 스위칭 밸브 | 파일럿식 포핏 밸브 |
| 허용 전압 변동 | 정격전압의 ±10% |
| 서지 보호 | DC 24 V: 바리스터 / AC 100 V: 브리지 다이오드 |
| 수동 조작 | 푸시 잠금식 |
| 표시 | 코일 통전 시 적색 LED 점등 |
| 급유 | 불필요 |
| 밸브 상태 | 진공 공급 밸브: 상시 닫힘 또는 상시 열림 / 진공 파괴 밸브: 상시 닫힘 |
| 유효 단면적 | 진공 공급 밸브: 16.5 mm² (Cv 0.89) / 진공 파괴 밸브: 3.5 mm² (Cv 0.19) |
