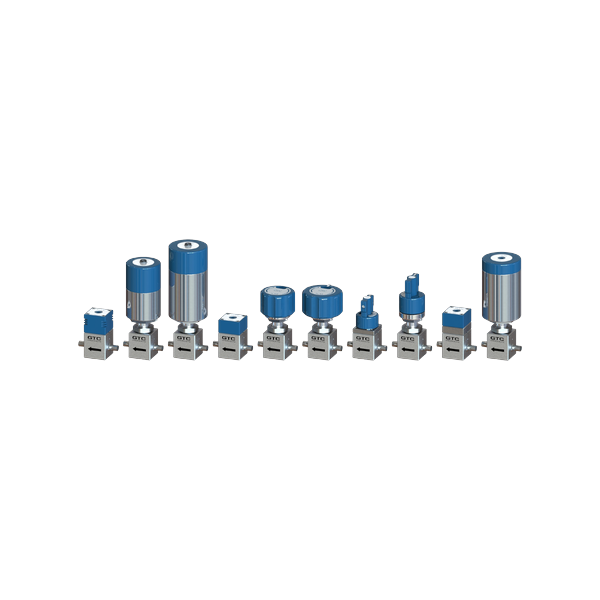

GTC DV2 UHP Diaphragm Valve
모델명: DV2
DV2는 DV2 Standard UHP 다이어프램 밸브입니다. 접액 몸체는 SS316L VAR이며 수동형과 공압형이 있습니다.
| 제품 시리즈 | DV2 Standard |
| 사용 압력 (구동기별) | C2/P2: 250 PSIG; C10/K10/L2: 500 PSIG; L112: 1500 PSIG; C30/K20/P30: 3300 PSIG; CR2: 3300 PSIG (단방향·출구 압력 조절형, 출구 750 psig 초과 금지; 출구압 차트 적용) |
| 유량 계수 Cv | 0.25 (CR2: 0.08) |
| 구동 구조 | C2/C10/C30/CR2: 공압 NC; K10/K20/L2/L112: 수동 1/4회전; P2/P30: 공압 NO |
| 예상 수명 | C10: 1M회; C2/L2/P2/K10/L112: 500K회; 기타: 50K회 |
| 헬륨 누설률 | 외부 유입: 1×10⁻⁹ scc/s He; 시트: 1×10⁻⁹ scc/s He (CR2: 4×10⁻⁸ scc/s He) |
| 시트와 스위치 옵션 | B5: bleed seat; FA: PFA 시트 (최고 사용 압력 250 psig); VS: Vespel™ 시트; RS: SPDT 리드 스위치 |
| 액추에이터 사용 압력 | 공압 구동기: 70~120 psig (수동형에는 적용하지 않음) |
| 사용 온도 | -20~160 °F (Vespel™ 시트 옵션: -20~300 °F) |
| 접액 부품 재질 | 다이어프램: Elgiloy™; 시트: PCTFE (Vespel™ 옵션) |
| 내압·파열 압력 | 사용 압력의 150% / 300% |
| 접액 몸체 재질 | SS316L VAR |
| 접액 표면 | 10 Ra 이하; 전해연마, Cr/Fe ≥1.5, CrO/FeO ≥2.0 |
| 접속 방식 | T: 1/4″ 튜브 스터브; 6: 3/8″ 튜브 스터브; M/F/V: 1/4″ male/female/fixed male face seal; X: 포트 없음 |
| 핸들 색상 옵션 | BK 검정; GR 녹색; RD 빨강; WH 흰색; YW 노랑 |
| 전체 높이 H (구동기별) | C2: 1.99″ [51 mm]; C10: 4.31″ [109 mm]; C30: 5.04″ [128 mm]; CR2: 1.75″ [44 mm]; K10: 3.00″ [76 mm]; K20: 3.00″ [76 mm]; L2: 2.67″ [68 mm]; L112: 3.60″ [91 mm]; P2: 2.07″ [53 mm]; P30: 4.45″ [113 mm] |
| 구동기 지름 D | C2 1″ [25 mm] square; C10 1.50″ [38 mm]; C30 1.69″ [43 mm]; CR2 1″ [25 mm] square; K10 1.50″ [38 mm]; K20 1.75″ [44 mm]; L2 1″ [25 mm] square; L112 1.12″ [28 mm]; P2 1″ [25 mm] square; P30 1.69″ [43 mm] |
| 접속부 길이 L | Tube stub L: 0.880″ [22.3 mm]; welded fitting L: 1.39″ [35 mm]; fixed male fitting L: 1.15″ [29 mm] |
| 몸체와 설치 구멍 | 0.99″ [25.1 mm] square; 10-32 [M5], 0.71″ [18 mm] 사각 배치, 4개 |
| 설계와 표시 기능 | 스프링 없는 금속 다이어프램, 교체형 시트, 수동 금속 핸들과 정지점. 팝업 표시: C2/C10/C30/CR2/P2; LOTO: L2/L112/K20 |
| 공압 구동기 접속 | C2/CR2/P2/P30: 10-32/M5; C10/C30: 1/8″ OD tube quick connect; 수동형: 1/4회전 (공압 접속 아님) |
