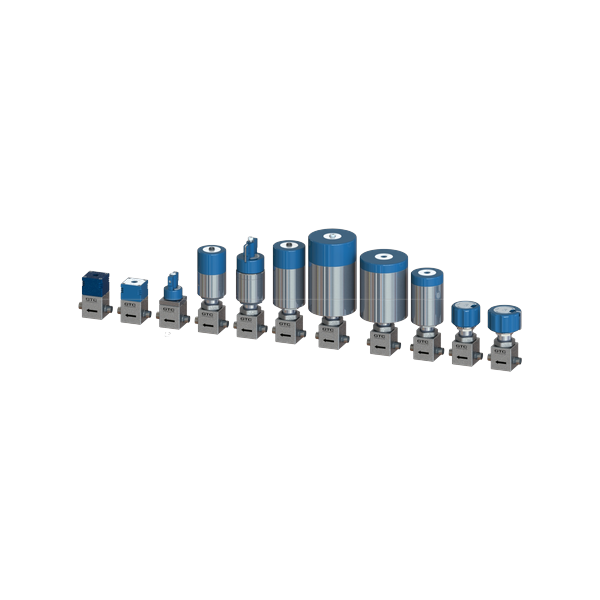

GTC DV3 UHP Diaphragm Valve
모델명: DV3
DV3는 DV3 High Flow UHP 다이어프램 밸브입니다. 접액 몸체는 SS316L VAR이며 수동형과 공압형이 있습니다.
| 제품 시리즈 | DV3 High Flow |
| 사용 압력 (구동기별) | C3-HT: Vac–125 psig; C3: Vac–150 psig; L3/K10: Vac–500 psig; C10/H10: Vac–250 psig; C30/P30: Vac–1500 psig; C40/P40/K30: *Vac–3300 psig. *G1 몸체: PCTFE 시트 2500 psig, Vespel™ 시트 3300 psig; *G2 몸체: PCTFE 또는 Vespel™ 시트 3300 psig. |
| 구동 구조 | C3-HT/C3/C10/C30/C40: 공압 NC; P40/P30: 공압 NO; L3: 수동 3/4회전 LOTO; K10: 수동 1/2회전; K30: 수동 1/2회전 LOTO; H10: 수동 3/4회전 LOTO와 공압 NC, 개방에는 수동과 공압 모두 필요 |
| 사용 온도 | C3-HT: -40~400 °F; 기타: -20~160 °F (Vespel™ 시트 옵션: -20~300 °F) |
| 옵션 적용 모델 | HT 고온 옵션: C3/K10/K30; RS 리드 스위치: C10/C30/C40; FA PFA 시트: 최고 250 psig |
| 시트 재질 | C3-HT: PFA; 기타: PCTFE (Kynar 및 Vespel™ 옵션) |
| 예상 수명 | C3-HT/L3/H10: 250K회; C3/K10: 500K회; C10: 1M회; C30/C40/P40/P30/K30: 50K회 |
| 유량·내부 체적·헬륨 누설률 | Cv 0.5; 내부 체적 2.7 cc; 헬륨 누설률 1×10⁻⁹ scc/s He |
| 액추에이터 사용 압력 | 공압 구동기: 70~120 psig (수동형에는 적용하지 않음) |
| 다이어프램 재질 | Elgiloy™ |
| 내압·파열 압력 | 사용 압력의 150% / 300% |
| 접액 몸체 재질 | SS316L VAR |
| 접액 표면 | 10 Ra 이하; 전해연마 |
| 접속 방식 | T/4/8: 3/8″ / 1/4″ / 1/2″ 튜브 스터브; M/F: 1/4″ Hi-Flo male/female face seal; M8/F8: 1/2″ male/female face seal; X: 포트 없음 |
| 핸들 색상 옵션 | BK 검정; GR 녹색; RD 빨강; WH 흰색; YW 노랑 |
| 전체 높이 H (구동기별) | C3-HT: 2.20″; C3: 2.10″; L3: 2.80″; C10: 4.48″; C30: 5.21″; C40: 6.1″; P40: 5.2″; P30: 4.82″; H10: 5.33″; K10: 3.16″; K30: 3.16″ |
| 구동기 지름 D | C3-HT/C3/L3 1.12″ square; C10/H10/K10 1.50″; C30/P30 1.69″; C40/P40 2.50″; K30 1.75″ |
| 접속부 길이 L | Tube stub L: 0.880″ [22.3 mm]; 1/4″ Hi-Flo female FS L: 1.39″ [35 mm]; 1/4″ Hi-Flo male FS L: 2.06″ [52 mm]; 1/2″ female FS L: 1.49″ [38 mm]; 1/2″ male FS L: 2.16″ [55 mm] |
| 몸체와 설치 구멍 | 1.12″ [28.4 mm] square; 10-32 [M5], 0.71″ [18 mm] 사각 배치, 4개 |
| 설계와 포트 구성 | 스프링 없는 금속 다이어프램, 교체형 시트, 표준 포트 구성 13종. 400 °F 고온 옵션: C3/K10/K30 |
| 공압 구동기 접속 | C3-HT: 1/16″ FNPT; C3: 10-32; C10/H10/C30/C40: 1/8″ OD tube; P40/P30: 10-32/M5; L3/K10/K30: 해당 없음 |
