GTC DV4 UHP Diaphragm Valve (Bulk Flow)
모델명: DV4

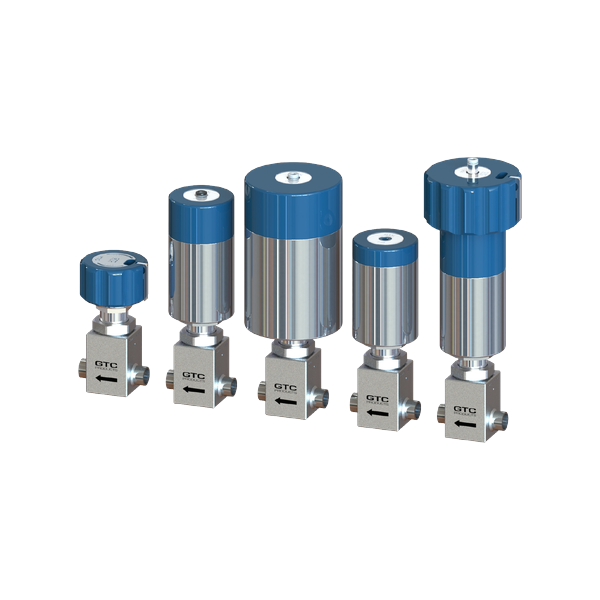

DV4는 DV4 Bulk Flow UHP 다이어프램 밸브입니다. 접액 몸체는 SS316L VAR이며 수동형과 공압형이 있습니다.
| 제품 시리즈 | DV4 Bulk Flow |
| 사용 압력 (구동기별) | K30/C40: *Vac–1500 psig; C30/H30: *Vac–1000 psig; P30: Vac–500 psig. *차압 배압 최고 500 psid |
| 구동 구조 | K30: 수동 1/2회전 LOTO; C30/C40: 공압 NC; P30: 공압 NO; H30: 수동 3/4회전 LOTO와 공압 NC 하이브리드 |
| 예상 수명·유량·내부 체적 | 30K회; Cv 1.0; 5.4 cc |
| 구동기 교체 | 접액부를 대기에 노출하지 않고 구동기 교체 가능 |
| 헬륨 누설률 | 1×10⁻⁹ scc/s He |
| 액추에이터 사용 압력 | 공압 구동기: 70~120 psig (수동형에는 적용하지 않음) |
| 사용 온도 | -20~160 °F (Vespel™ 시트 옵션: -20~300 °F) |
| 접액 부품 재질 | 다이어프램: Elgiloy™; 시트: PCTFE (Vespel™ 옵션) |
| 내압·파열 압력 | 사용 압력의 150% / 300% |
| 접액 몸체 재질 | SS316L VAR |
| 접액 표면 | 10 Ra 이하; Cr/Fe ≥1.5, CrO/FeO ≥2.0 |
| 접속 방식 | T: 1/2″ 튜브 스터브; M/F: 1/2″ male/female face seal; M12/F12: 3/4″ male/female face seal; X: 포트 없음 |
| 핸들 색상 옵션 | BK 검정; GR 녹색; RD 빨강; WH 흰색; YW 노랑 |
| 전체 높이 H (구동기별) | K30: 3.5″ [89 mm]; C30: 5.6″ [142 mm]; C40: 6.5″ [165 mm]; P30: 5.1″ [129 mm]; H30: 6.9″ [176 mm] |
| 구동기 지름 D | K30 1.75″ [44 mm]; C30/P30 1.69″ [43 mm]; C40/H30 2.50″ [64 mm] |
| 접속부 길이 L | Tube stub L: 0.880″ [22.3 mm]; 1/2″ female FS L: 1.49″ [38 mm]; 1/2″ male FS L: 2.16″ [55 mm]; 3/4″ FS L: 2.40″ [61 mm] |
| 몸체와 설치 구멍 | 1.12″ [28 mm] square; 10-32 [M5], 0.71″ [18 mm] 사각 배치, 4개 |
| 설계와 표시 기능 | 1/2″ 다이어프램 설계, 교체형 시트 캡슐, C30/C40 팝업 표시, 수동 금속 핸들과 정지점 및 LOTO; 다중 포트 구성 가능 |
| 공압 구동기 접속 | C30/C40/H30: 1/8″ OD tube; P30: 10-32/M5; K30: 해당 없음 |
