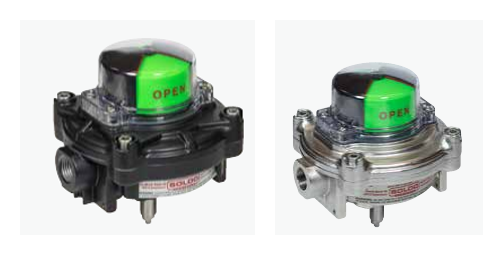

Rotork Soldo SK / SQ Explosionproof Limit Switch Box
Rotork Soldo SK·SQ는 위험 장소에 쓰는 방폭 구조의 소형 리미트 스위치 박스입니다. SK는 다이캐스트 알루미늄, SQ는 316L 스테인리스강 하우징입니다. 트윈 샤프트 설계이며 극한의 저온 환경에도 쓸 수 있습니다.
| 모델 구분 | SK: 다이캐스트 알루미늄 본체와 커버 / SQ: 316L 스테인리스강 하우징 (전해 연마 마감) |
| 케이블 입구 | 2개: 1/2" NPT 또는 M20 × 1.5 |
| 스위치 종류 (주문 코드) | 01: 전기기계식 SPDT 은접점 / 03: 전기기계식 SPDT 금접점 / 06: 전기기계식 SPDT 금접점 / 1F: 전기기계식 DPDT 은접점 / C4: 자기 리드 SPDT 밀폐형 / N1: 자기 근접 SPDT 은접점 밀폐형 / N3: 자기 근접 SPDT 금접점 밀폐형 / 70: 유도형 NAMUR 근접 NJ2-V3-N 2선식 / 73: 유도형 근접 NBB2-V3-E2 PNP NO / 75: 유도형 근접 IS5026 2선식 NO/NC |
| 위치 표시기 | 3D 플라스틱 표시기 (적색과 녹색) / 3D 스테인리스강 표시기 |
| 설치 | NAMUR 액추에이터용 높이 조절 설치 키트를 요청 시 공급 (주문 코드 KN07) |
| 보호 등급 | IP66 / IP68 (15 m, 100시간) / 요청 시 NEMA 4·4X |
| 사용 온도 | 표준 -40 ~ +80 °C (-40 ~ +176 °F) (유도형 스위치 70, 73, 75는 스위치별 범위가 다름) |
| 방폭 인증 | ATEX, IECEx, EAC, CCOE, INMETRO: Ex II 2GD Ex db IIC T4/T5/T6 Gb, Ex tb IIIC T135/T100/T85°C Db / Ta: -55 °C ≤ Ta ≤ 105 °C / 80 °C / 60 °C |
| UL 인증 (SK만 해당) | Class I Division 1 Groups A, B, C, D Division 2 Groups A, B, C, D / Class II Division 1 Groups E, F, G Division 2 Groups F, G |
| 안전 무결성 수준 (SIL) | TÜV 인증, 최대 SIL 3 |
| 승인 옵션 (주문 코드) | X: ATEX, IECEx 인증 / G: 러시아 시장용 EAC 인증 / I: 브라질 시장용 INMETRO 인증 / N: 중국 시장용 NEPSI 인증 / J: 인도 시장용 CCOE 인증 / U: UL 인증 (SK만 해당) / W: 방수형 |
| 주요 특징 | 트윈 샤프트 설계 / 금속 자체 윤활 부시 / 단자 PCB 보드로 쉬운 배선 / 극한의 저온 환경에 적합 |
