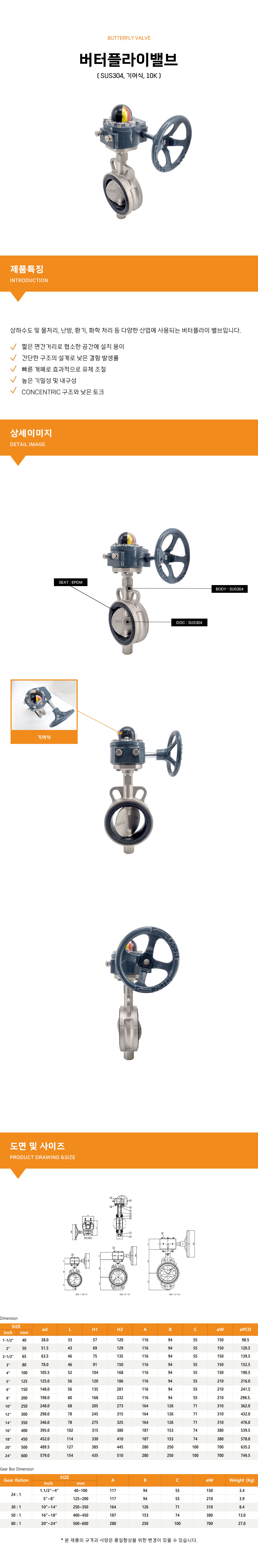

버터플라이 밸브 (SUS304, 기어식, 10K)

Butterfly Valve (SUS304, Gear, 10K)

모델명: PMV-26(SS,Gear)

PMV-26(SS,Gear)는 SUS304 바디·디스크와 EPDM 시트에 기어식 수동 조작기를 결합한 버터플라이 밸브입니다. 짧은 면간거리와 CONCENTRIC 구조, 10K 압력 등급을 기본으로 하여 화학·플랜트·상하수도·건설 분야의 대구경 수동 차단 라인에 사용됩니다.

특징

• 짧은 면간거리로 협소한 공간에 설치 용이
• 간단한 구조의 설계로 낮은 결함 발생률
• 빠른 개폐로 효과적으로 유체 조절
• 높은 기밀성 및 내구성
• CONCENTRIC 구조와 낮은 토크

사양

자주 묻는 질문

기어식과 레버식은 어떻게 구분해 사용하나요?

레버식은 한 번의 핸들 동작으로 90도 개폐가 가능해 조작 속도가 빠르고 구조가 단순합니다. 기어식은 감속 기어를 거쳐 작업자의 조작 토크를 경감시키므로, 대구경 밸브나 차압이 커서 레버만으로는 조작이 어려운 라인, 또는 개도를 정밀하게 유지해야 하는 구간에 적합합니다. 사이즈가 커질수록 기어식 선택이 일반적입니다.

EPDM 시트의 적용 범위는 어떻게 되나요?

EPDM은 물·온수·약알칼리성 유체에 대한 내구성이 우수하고 CIP/SIP 환경에서도 회복 탄성이 양호한 재질입니다. 다만 오일·연료 등 탄화수소계 유체에는 팽윤이 발생할 수 있으므로, 해당 환경에는 NBR 등 다른 시트 재질을 검토하시는 것이 바람직합니다.

부분 개도 운전이 가능한가요?

버터플라이 밸브는 본질적으로 디스크 회전각과 유량이 비선형 관계이며, 약 30~70도 구간이 실질적인 유량 조절 영역입니다. 기어식 조작기는 개도를 원하는 위치에 정밀하게 유지할 수 있어 부분 개도 운전에 적합하지만, 정밀한 유량 제어가 지속적으로 필요한 구간에는 글로브 컨트롤 밸브를 별도로 검토하시는 것이 원칙입니다.

자동화로 전환할 수 있나요?

기어박스를 분리하고 ISO5211 직결 마운팅 패드에 공압·전동 액추에이터를 장착하는 방식으로 자동화 전환이 가능합니다. 대구경 라인에서 수동 기어식으로 초기 운용하다가 원격 제어가 필요해지는 시점에 액추에이터를 추가하는 단계적 자동화에 적합한 구조입니다.
