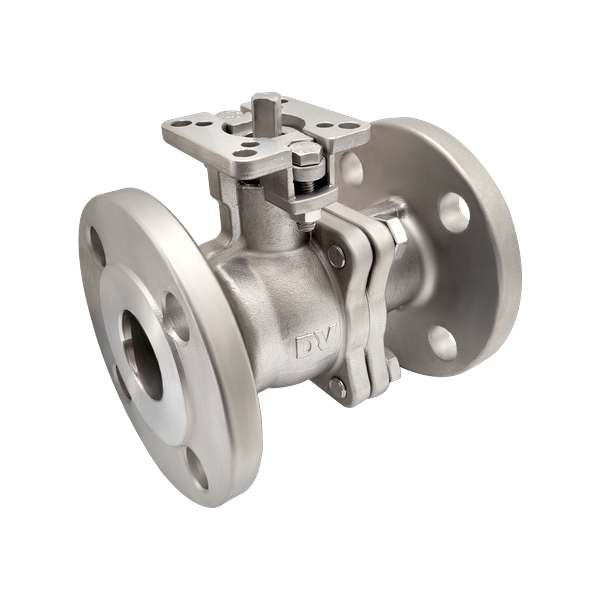

2PC 볼밸브 플랜지 (SUS304, 베어, 10K)

2PC Ball Valve Flange (SUS304, Bare, 10K)

모델명: PAV-10

PAV-10은 SUS304 정밀 주조 플랜지형 바디에 2PC 구조를 적용한 베어(Bare) 샤프트 볼밸브입니다. 10K 플랜지 등급과 ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 화학·플랜트·상하수도·건설 분야의 차단 라인에서 수동 핸들·전동·공압 중 현장에 맞는 구동 방식을 선택 조립할 수 있는 표준 플랫폼으로 사용됩니다.

특징

• COMPACT한 설계로 협소한 공간 등에 설치 용이
• 2PC 구조로 설치 및 유지보수에 용이
• API598에 따른 리크 테스트
• 국내 최초 ISO5211 DIRECT MOUNTING PAD (PART-TURN ACTUATOR ATTACHMENTS) 적용으로 별도의 브라켓 또는 부품 필요 없이 구동기와 직접 결합 가능

사양

자주 묻는 질문

베어(Bare) 샤프트 사양이란 어떤 의미인가요?

베어 샤프트는 핸들이나 액추에이터가 장착되지 않은 상태로 공급되는 사양으로, 스템(Stem)만 노출되어 있습니다. 현장에서 필요한 구동 방식을 결정한 뒤 수동 핸들 또는 공압·전동 액추에이터를 결합하는 구성으로, 자동화 계획이 단계적으로 진행되는 프로젝트나 동일 본체를 다양한 구동 방식으로 재활용하고자 하는 경우에 주로 사용됩니다.

2PC와 3PC 중 어떻게 선택해야 하나요?

2PC는 부품 수가 적어 누설 포인트가 줄고 가격 면에서 유리해 일반 차단 라인에 표준적으로 사용됩니다. 3PC는 배관을 해체하지 않고도 시트·볼 정비가 가능해 정비 주기가 짧은 라인에 유리합니다. 일반 운용 라인은 2PC, 정비 빈도가 높거나 분해 없이 장기 운용해야 하는 라인은 3PC를 선택하시는 것이 일반적입니다.

플랜지 연결 규격은 어떻게 되나요?

PAV-10의 기본 플랜지 사양은 JIS 10K이며, 프로젝트 요구에 따라 KS·ANSI·PN 등 다른 국제 규격으로 변경이 가능합니다. 기존 라인의 플랜지 규격과 볼트 홀 배치를 알려주시면 적합한 사양으로 준비해 드립니다.

ISO5211 직결 마운팅 패드의 실질적인 이점은 무엇인가요?

ISO5211 직결 패드는 액추에이터를 별도 브래킷·커플러 없이 본체 상부에 바로 체결하는 구조입니다. 중간 부품이 생략되어 정렬 오차로 인한 스템 굽힘과 토크 손실이 줄어들고, 향후 공압·전동 등 어떤 액추에이터로 전환해도 동일 패드 규격을 재사용할 수 있어 표준화와 장기 유지보수 측면에서 유리합니다.
