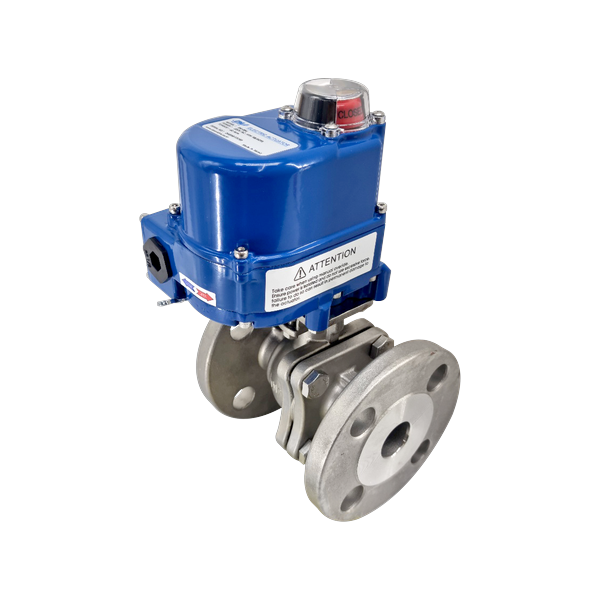

2PC 전동 볼밸브 플랜지 (SUS304, 10K)

2PC Electric Ball Valve Flange (SUS304, 10K)

모델명: PAVE-10

PAVE-10은 2PC 플랜지형 바디에 전동 액추에이터를 결합한 볼밸브입니다. SUS316L 본체·볼과 PTFE 시트, 10K 플랜지 등급, ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 화학·플랜트·상하수도·건설 분야의 원격 제어 및 시퀀스 제어 라인에 사용됩니다.

특징

2PC 전동 볼밸브 플랜지 (SUS304, 10K) PAVE-10

자주 묻는 질문

전동과 공압 액추에이터 중 어떻게 선택해야 하나요?
공압은 동작 속도가 빠르고 반복 사이클 수에 강하며 스프링 리턴 방식으로 Fail-safe 구성이 용이한 대신, 압축공기·필터·솔레노이드 등 부대 설비가 필요합니다. 전동은 전원만 있으면 설치가 가능하고 유지보수가 간편한 대신 동작 속도가 느리고 고빈도 사이클에는 불리합니다. 현장에 공압 설비가 없거나 소수 밸브만 자동화하는 경우 전동을, 고빈도·Fail-safe가 필요한 공정에는 공압을 선택하시는 것이 일반적입니다.
2PC 바디는 3PC 바디와 비교해 어떤 차이가 있나요?
2PC 바디는 두 개의 반쪽 본체를 결합하는 구조로 부품 수가 적어 누설 포인트가 줄고 가격 면에서 유리합니다. 3PC 바디는 중앙 본체와 양쪽 캡을 분리할 수 있는 구조로 배관 해체 없이 시트·볼 정비가 가능해 유지보수 편의성이 높습니다. 정비 주기가 짧은 라인은 3PC, 일반 운용 라인은 2PC를 선택하시는 경우가 많습니다.
플랜지 연결 규격은 어떤 것이 있나요?
PAVE-10의 기본 플랜지 사양은 JIS 10K이며, 프로젝트 요구에 따라 KS·ANSI 등 다른 국제 규격으로 변경이 가능합니다. 기존 라인의 플랜지 규격과 볼트 홀 배치를 알려주시면 적합한 사양으로 준비해 드립니다.
전원 공급이 끊겼을 때 밸브 상태는 어떻게 되나요?
표준 전동 액추에이터는 전원 차단 시 현재 위치를 유지합니다. 전원 상실 시 자동으로 개방 또는 차단되도록 하려면 배터리 백업 또는 스프링 리턴 기능을 포함한 액추에이터 사양이 필요합니다. Fail-safe 요구 사항을 알려주시면 해당 옵션 적용 가능 여부를 안내드립니다.
전동 액추에이터에 어떤 옵션을 추가할 수 있나요?
기본 사양 외에도 용도별로 여러 옵션을 선택할 수 있습니다. 첫째, 소구경 밸브에는 약 1초 수준의 고속 개폐 사양이 준비되어 있어 빠른 ON/OFF 반복이 필요한 배치·시퀀스 제어 라인에 적합합니다. 둘째, 연속 유량 제어가 필요한 구간에는 4~20mA 입력 신호로 개도를 제어하는 비례제어 사양을 선택할 수 있습니다. 셋째, 가연성 가스·인화성 액체가 취급되는 위험 장소에는 방폭형 액추에이터 사양으로 대응이 가능합니다. 현장 요구 조건(제어 방식, 응답 속도, 위험 등급)을 알려주시면 적정 옵션을 함께 제안드립니다.
