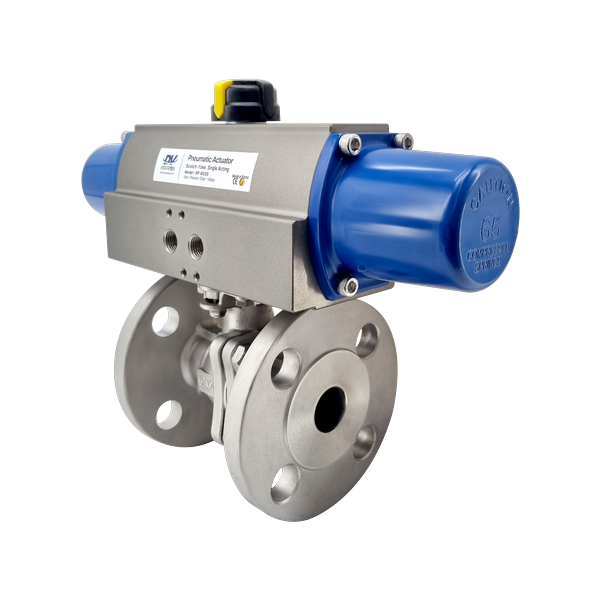

2PC 공압 볼밸브 플랜지 (SUS304, 싱글액팅)
2PC Pneumatic Ball Valve Flange (SUS304, Single Acting)
모델명: PAVP-10(S)
PAVP-10(S)는 SUS304 정밀 주조 플랜지형 2PC 바디에 공압 싱글액팅 액추에이터를 결합한 볼밸브입니다. 10K 플랜지 등급과 ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 화학·플랜트·상하수도·건설 분야의 자동 차단 및 Fail-safe 라인에 사용됩니다.
특징
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 2PC 구조로 설치 및 유지보수에 용이
- AP1598에 따른 리크테스트
- 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용
자주 묻는 질문
- 싱글액팅의 Fail-safe 방향은 어떻게 설정하나요?
- 싱글액팅은 공압 상실 시 스프링 힘으로 Fail Close 또는 Fail Open으로 자동 복귀하도록 설정할 수 있습니다. 가연성·유해 물질 공급 라인은 공압 상실 시 자동 차단이 필요하므로 Fail Close를, 냉각수·세정수처럼 공급이 유지되어야 하는 라인은 Fail Open을 선택합니다. 공정 안전 요구를 알려주시면 스프링 방향을 해당 사양으로 준비해 드립니다.
- 플랜지 규격은 어떻게 되나요?
- PAVP-10(S)의 기본 플랜지 사양은 JIS 10K이며, 프로젝트 요구에 따라 KS·ANSI·PN 등 다른 국제 규격으로 변경이 가능합니다. 기존 라인의 플랜지 규격과 볼트 홀 배치를 알려주시면 적합한 사양으로 준비해 드립니다.
- 공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
- 현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 리미트 스위치 박스, 솔레노이드 밸브, 에어 필터 레귤레이터가 있으며, 현장 구성을 알려주시면 적정 조합으로 준비해 드립니다.
- 2PC와 3PC 중 어떻게 선택해야 하나요?
- 2PC는 부품 수가 적어 누설 포인트가 줄고 가격 면에서 유리합니다. 3PC는 배관 해체 없이 시트·볼 정비가 가능해 정비 주기가 짧은 라인에 유리합니다. 일반 자동 차단 라인은 2PC, 정비 빈도가 높은 라인은 3PC를 선택하시는 경우가 많습니다.
