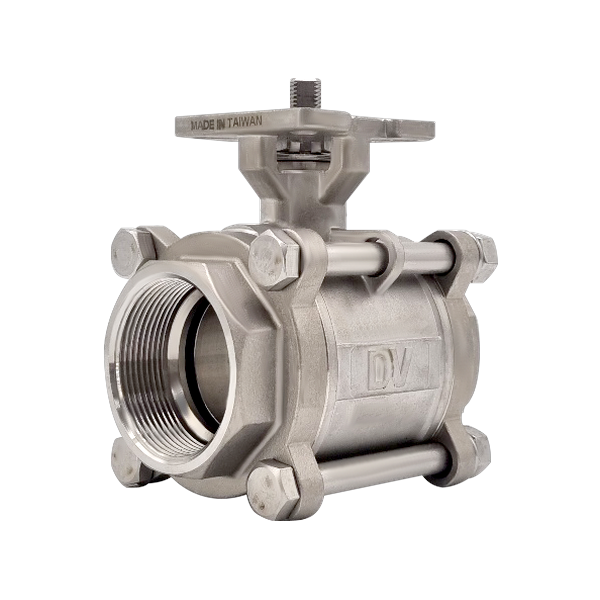

3PC 볼밸브 BSPT (SUS316, 베어)

3PC Ball Valve BSPT (SUS316, Bare)

모델명: PAV-03

PAV-03는 SUS316 정밀 주조 3PC 바디에 풀 포트 설계와 이중 나사산 구조를 적용한 베어(Bare) 샤프트 볼밸브입니다. ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 화학·플랜트·상하수도·건설 분야의 차단 라인에서 수동·공압·전동 중 현장에 맞는 구동 방식을 결합할 수 있는 표준 플랫폼으로 사용됩니다.

특징

• COMPACT한 설계로 협소한 공간 등에 설치 용이
• 3PC 구조로 설치 및 유지보수에 용이
• API598에 따른 리크 테스트
• 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용으로 별도의 브라켓 또는 부품 필요 없이 구동기와 직접 결합 가능

사양

자주 묻는 질문

베어 샤프트 사양이란 무엇인가요?

베어 샤프트는 핸들이나 액추에이터가 장착되지 않은 상태로 공급되는 사양으로, 스템만 노출되어 있습니다. 현장에서 필요한 구동 방식을 결정한 뒤 수동 핸들 또는 공압·전동 액추에이터를 결합하는 구성으로, 자동화 계획이 단계적으로 진행되는 프로젝트나 동일 본체를 다양한 구동 방식으로 재활용하려는 경우에 사용됩니다.

2PC와 3PC 중 어떻게 선택해야 하나요?

2PC는 부품 수가 적어 누설 포인트가 줄고 가격 면에서 유리합니다. 3PC는 중앙 본체와 양쪽 캡을 분리할 수 있어 배관 해체 없이 시트·볼 정비가 가능하므로, 정비 빈도가 높거나 분해 없이 장기 운용해야 하는 라인에는 3PC 선택이 일반적입니다.

BSPT 연결을 PT·NPT 라인에 그대로 사용해도 되나요?

BSPT(영국식 테이퍼, 55도)와 PT(JIS 테이퍼, 55도)는 나사산 각도가 동일하여 실링 테이프 사용 시 상호 호환이 일반적입니다. NPT(미국식, 60도)는 산 각도가 달라 직접 체결 시 누설 위험이 있으므로, NPT 라인에는 어댑터 또는 NPT 사양 별주 제품을 적용하시기 바랍니다.

SUS316 본체를 선택해야 하는 경우는 언제인가요?

SUS304가 일반 산업용수·유틸리티 라인의 표준이라면, SUS316은 몰리브덴(Mo)이 추가되어 염화물·약한 산성 환경·해수 분위기 등에서 내식성이 향상됩니다. 염분 함유 유체, 일부 약품 라인, 해안 플랜트 등에서는 SUS316 이상이 권장됩니다.
