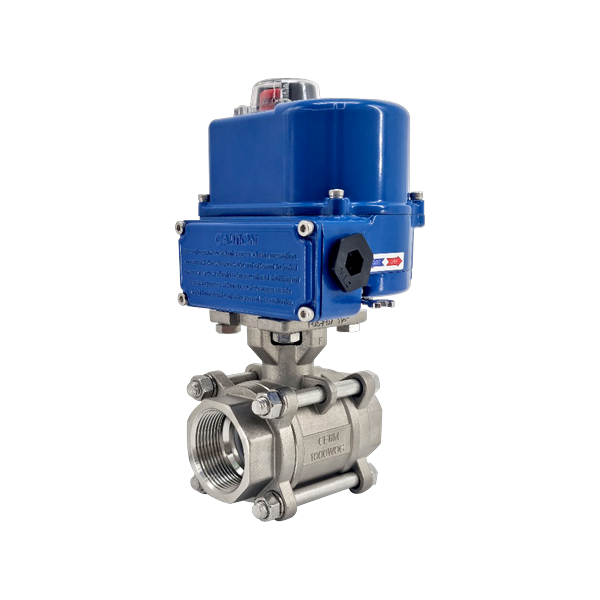

3PC 전동 볼밸브 BSPT (SUS316)

3PC Electric Ball Valve BSPT (SUS316)

모델명: PAVE-03

PAVE-03는 SUS316 정밀 주조 3PC 바디에 전동 액추에이터를 결합한 볼밸브입니다. BSPT 나사 연결과 ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 화학·플랜트·상하수도·건설 분야의 원격 자동 차단 및 시퀀스 제어 라인에 사용됩니다.

특징

3PC 전동 볼밸브 BSPT (SUS316) PAVE-03

사양

사이즈SIZE (Inch): 1/4" / 3/8" / 1/2" / 3/4" / 1" / 1-1/4" / 1-1/2" / 2" / 2-1/2" / 3" / 4" / 5" / 6" ; SIZE (mm): 8A / 10A / 15A / 20A / 25A / 32A / 40A / 50A / 65A / 80A / 100A / 125A / 150A
최고 사용 온도160℃
최고 사용 압력1000 PSI (1/4"~2"), 800 PSI (2-1/2"~6")
재질ASTM A351 CF8M (1.4408) / CF8 (1.4308)
시트 재질PTFE
볼 재질ASTM A351 CF8M
전원95~245VAC/1PH, 24VDC (RE-004); 110/220VAC 50/60Hz 1PH (RE-006, 020); 380/440VAC 50/60Hz 3PH (RE-020)
보호 등급IP67
접속 방식BSPT / NPT / 소켓 용접 JIS B2316 / 버트 용접
구동 방식전동식

자주 묻는 질문

전동과 공압 중 어떻게 선택해야 하나요?
공압은 동작 속도가 빠르고 스프링 리턴으로 Fail-safe 구성이 용이한 대신, 압축공기·필터·솔레노이드 등 부대 설비가 필요합니다. 전동은 전원만 있으면 설치가 가능하고 유지보수가 간편한 대신 동작 속도가 느리고 고빈도 사이클에는 불리합니다. 현장에 공압 설비가 없거나 소수 밸브만 자동화하는 경우 전동을, 고빈도·Fail-safe가 필요한 공정에는 공압을 선택하시는 것이 일반적입니다.
전동 액추에이터에 어떤 옵션을 추가할 수 있나요?
용도별로 여러 옵션이 제공됩니다. 첫째, 소구경 밸브에는 약 1초 수준의 고속 개폐 사양을 선택할 수 있어 빠른 ON/OFF 반복이 필요한 라인에 적합합니다. 둘째, 연속 유량 제어가 필요한 구간에는 4~20mA 입력 신호로 개도를 제어하는 비례제어 사양을 선택할 수 있습니다. 셋째, 가연성 가스·인화성 액체 취급 장소에는 방폭형 액추에이터 사양으로 대응이 가능합니다.
3PC 구조의 정비 편의성은 어떻게 활용되나요?
3PC는 중앙 본체와 양쪽 캡을 분리할 수 있는 구조로, 배관 해체 없이 시트·볼·씰 정비가 가능합니다. 정기 점검이 빈번한 라인이나 시트 손상이 의심되는 경우 중앙 본체만 분리해 빠르게 정비할 수 있어 라인 다운타임이 짧습니다.
전원 공급이 끊겼을 때 밸브 상태는 어떻게 되나요?
표준 전동 액추에이터는 전원 차단 시 현재 위치를 유지합니다. 전원 상실 시 자동으로 특정 위치로 복귀해야 하는 경우에는 배터리 백업 또는 스프링 리턴 기능을 포함한 액추에이터 사양이 필요하므로, Fail-safe 요구 사항을 알려주시면 해당 옵션 적용 가능 여부를 안내드립니다.
