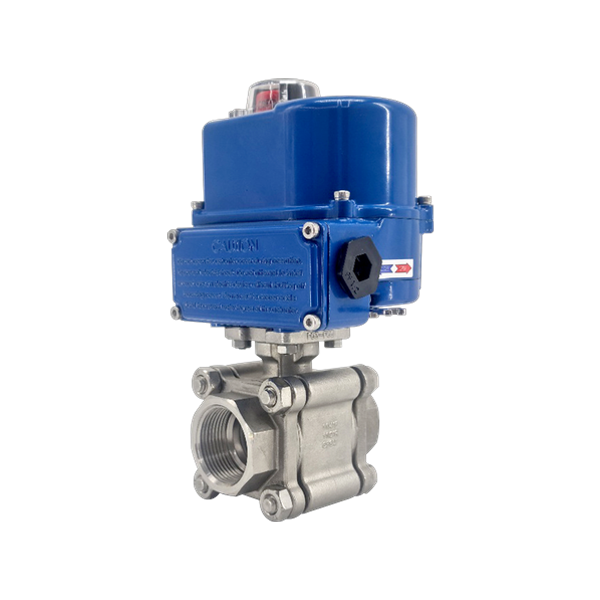

3PC 전동 볼밸브 BSPT (SUS316, 2000PSI)
3PC Electric Ball Valve BSPT (SUS316, 2000PSI)
모델명: PAVE-04
PAVE-04는 SUS316 정밀 주조 3PC 바디에 전동 액추에이터를 결합한 고압 볼밸브입니다. 2000PSI 압력 등급을 지원하고 ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 화학·플랜트·상하수도·건설 분야의 고압 원격 자동 차단 라인에 사용됩니다.
특징
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 3PC 구조로 설치 및 유지보수에 용이
- API598에 따른 리크테스트
- 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용
자주 묻는 질문
- 2000PSI 사양은 어떤 라인에 필요한가요?
- 국내 일반 산업 라인의 10K(약 145PSI)·20K(약 290PSI) 등급을 초과하는 고압 증기 라인, 고층 건물 압송 라인, 고압 수처리 라인, 일부 약품 이송 라인에서 2000PSI(약 138bar) 등급이 요구됩니다. 운전 최대 압력과 서지 압력을 알려주시면 적합한 등급을 안내드립니다.
- 전동 액추에이터에 어떤 옵션을 추가할 수 있나요?
- 용도별로 여러 옵션이 제공됩니다. 소구경 밸브에는 약 1초 수준의 고속 개폐 사양이 준비되어 있어 빠른 ON/OFF 반복에 적합하고, 연속 유량 제어에는 4~20mA 비례제어 사양을, 가연성 가스·인화성 액체 취급 장소에는 방폭형 액추에이터 사양으로 대응이 가능합니다.
- 전원 공급이 끊겼을 때 밸브 상태는 어떻게 되나요?
- 표준 전동 액추에이터는 전원 차단 시 현재 위치를 유지합니다. 전원 상실 시 자동 복귀가 필요한 경우에는 배터리 백업 또는 스프링 리턴 기능이 포함된 액추에이터 사양이 필요하므로, Fail-safe 요구 사항을 알려주시면 해당 옵션 적용 가능 여부를 안내드립니다.
- 3PC 구조가 고압 라인에서 주는 이점은 무엇인가요?
- 3PC는 중앙 본체와 양쪽 캡을 분리할 수 있어 배관 해체 없이 시트·볼 정비가 가능합니다. 고압 라인은 배관 해체 부담이 크기 때문에, 시트·볼만 빠르게 교체할 수 있는 3PC 구조가 특히 유용합니다.
