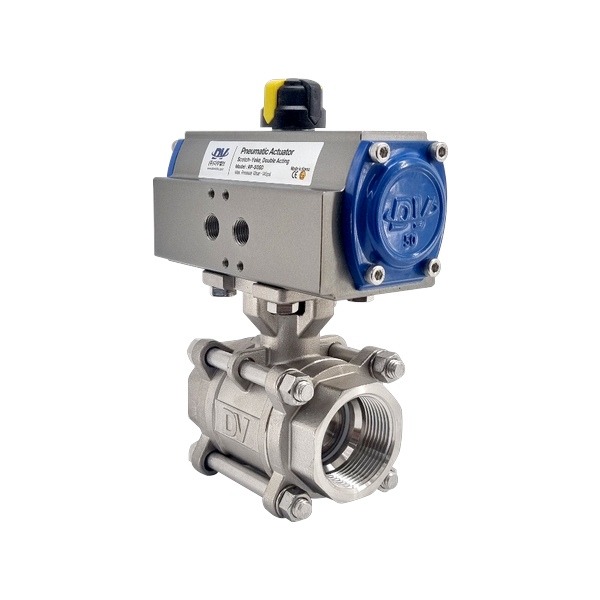

3PC 공압 볼밸브 BSPT (SUS316, 더블액팅)
3PC Pneumatic Ball Valve BSPT (SUS316, Double Acting)
모델명: PAVP-03(D)
PAVP-03(D)는 SUS316 정밀 주조 3PC 바디에 공압 더블액팅 액추에이터와 풀 보어 설계를 적용한 볼밸브입니다. BSPT 나사 연결과 ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 화학·플랜트·상하수도·건설 분야의 고속 자동 차단 및 시퀀스 제어 라인에 사용됩니다.
특징
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 3PC 구조로 설치 및 유지보수에 용이
- AP1598에 따른 리크테스트
- 국내 최초 ISO6211 DIRECT MOUNTING PAD 작용
자주 묻는 질문
- 더블액팅과 싱글액팅 중 어떻게 선택해야 하나요?
- 더블액팅은 응답 속도가 빠르고 토크 마진이 커서 고빈도 반복 제어·고차압 구간에 적합한 반면, 공압 상실 시 위치 유지가 불확실합니다. 싱글액팅(스프링 리턴)은 Fail-safe 복귀가 가능해 안전 차단이 중요한 라인에 적합합니다. 고속 자동 제어가 우선이면 더블액팅, 안전 차단이 우선이면 싱글액팅을 선택하시는 것이 일반적입니다.
- 풀 보어 설계의 이점은 무엇인가요?
- 풀 보어(Full Bore)는 밸브 내경이 연결 배관과 동일하게 가공된 구조로, 개방 시 유량 손실이 거의 없어 배관 전체 압력 손실을 최소화합니다. 정밀한 유량 제어보다는 개방 시 최대 유량 확보가 중요한 구간에 적합하며, 고형분이 포함된 유체에서도 막힘 위험이 낮은 장점이 있습니다.
- 2PC와 3PC 중 어떻게 선택해야 하나요?
- 2PC는 부품 수가 적어 누설 포인트가 줄고 가격 면에서 유리합니다. 3PC는 배관 해체 없이 시트·볼 정비가 가능해 정비 주기가 짧은 라인에 유리합니다. 정비 빈도가 높거나 분해 없이 장기 운용해야 하는 라인에는 3PC 선택이 일반적입니다.
- 공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
- 현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 리미트 스위치 박스, 솔레노이드 밸브, 에어 필터 레귤레이터가 있으며, 현장 구성을 알려주시면 적정 조합으로 준비해 드립니다.
