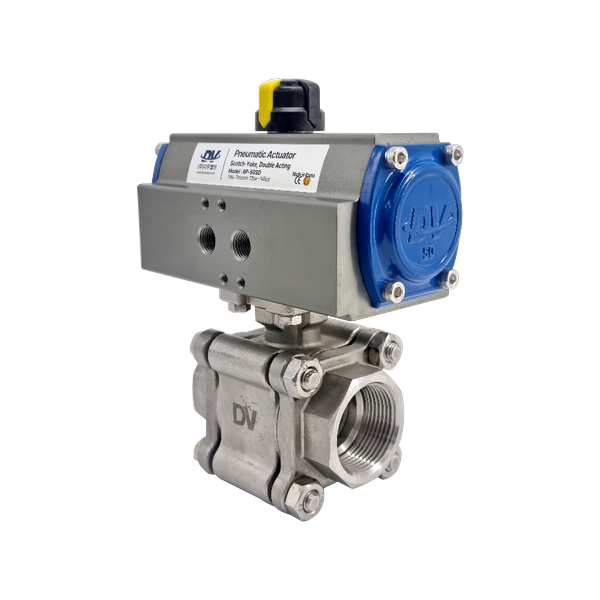

3PC 공압 볼밸브 BSPT (SUS316, 더블액팅, 2000PSI)
3PC Pneumatic Ball Valve BSPT (SUS316, Double Acting, 2000PSI)
모델명: PAVP-04(D)
PAVP-04(D)는 SUS316 정밀 주조 3PC 바디에 공압 더블액팅 액추에이터를 결합한 고압 볼밸브입니다. 2000PSI 압력 등급을 지원하고 ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 화학·플랜트·상하수도·건설 분야의 고압 자동 차단 라인에 사용됩니다.
특징
- COMPACT한 설계로 협소한 공간 등에 설치 용이
- 3PC 구조로 설치 및 유지보수에 용이
- AP1598에 따른 리크테스트
- 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용
자주 묻는 질문
- 2000PSI 사양은 어떤 라인에 필요한가요?
- 국내 산업 라인 대부분은 10K(약 145PSI)·20K(약 290PSI) 등급에서 운용되지만, 고압 증기 라인, 고층 건물 압송 라인, 고압 수처리 라인, 일부 약품 이송 라인에서는 2000PSI(약 138bar) 수준이 요구됩니다. 운전 최대 압력과 서지 압력을 알려주시면 적합한 등급을 안내드립니다.
- 더블액팅과 싱글액팅 중 어떻게 선택해야 하나요?
- 더블액팅은 응답 속도가 빠르고 토크 마진이 커서 고압·고차압 구간에서도 안정적으로 동작합니다. 싱글액팅은 공압 상실 시 Fail-safe 복귀가 가능해 안전 차단이 중요한 라인에 적합합니다. 가연성·유해 물질 공급 라인의 비상 차단은 싱글액팅, 고속 자동 제어가 우선이면 더블액팅을 선택하시는 것이 일반적입니다.
- 3PC 구조가 고압 라인에서 주는 이점은 무엇인가요?
- 3PC는 중앙 본체와 양쪽 캡을 분리할 수 있어 배관 해체 없이 시트·볼 정비가 가능합니다. 고압 라인은 배관 해체 자체가 부담이 크고 안전 관리가 복잡하기 때문에, 시트·볼만 빠르게 교체할 수 있는 3PC 구조가 고압 자동 차단 밸브에 특히 유용합니다.
- 공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
- 현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 리미트 스위치 박스, 솔레노이드 밸브, 에어 필터 레귤레이터가 있으며, 현장 구성을 알려주시면 적정 조합으로 준비해 드립니다.
