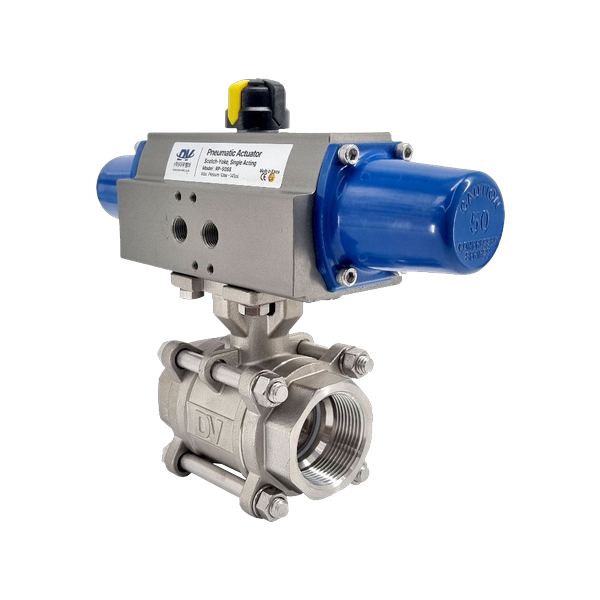

3PC 공압 볼밸브 BSPT (SUS316, 싱글액팅)
3PC Pneumatic Ball Valve BSPT (SUS316, Single Acting)
모델명: PAVP-03(S)
PAVP-03(S)는 SUS316 정밀 주조 3PC 바디에 공압 싱글액팅 액추에이터를 결합한 볼밸브입니다. BSPT 나사 연결과 풀 포트 설계, ISO5211 직결 마운팅 패드를 기본 사양으로 하여, 화학·플랜트·상하수도·건설 분야의 자동 차단 및 Fail-safe 라인에 사용됩니다.
특징
- COMPACT한 실제로 협소한 공간 등에 설치 용이
- 3PC 구조로 설치 및 유지보수에 용이
- AP1598에 따른 리크테스트
- 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용
자주 묻는 질문
- 싱글액팅과 더블액팅 중 어떻게 선택해야 하나요?
- 싱글액팅(스프링 리턴)은 공압 상실 시 스프링 힘으로 Fail Close 또는 Fail Open으로 자동 복귀하기 때문에 안전 차단이 중요한 라인에 적합합니다. 더블액팅은 개폐 양방향 모두 공압으로 구동해 토크 마진과 응답 속도에서 유리하지만, 공압 상실 시 위치 유지가 불확실합니다. 가연성·유해 물질 취급, 비상 차단이 중요한 라인은 싱글액팅을 선택하시는 것이 일반적입니다.
- 2PC와 3PC 중 어떻게 선택해야 하나요?
- 2PC는 부품 수가 적어 누설 포인트가 줄고 가격 면에서 유리합니다. 3PC는 중앙 본체와 양쪽 캡을 분리할 수 있어 배관 해체 없이 시트·볼 정비가 가능하므로, 정비 빈도가 높거나 분해 없이 장기 운용해야 하는 라인에는 3PC 선택이 일반적입니다.
- Fail Close와 Fail Open은 어떻게 결정하나요?
- 안전 차단 방향은 공정 위험 분석(HAZOP) 결과에 따라 결정됩니다. 가연성·유해 물질 공급 라인은 공압 상실 시 자동 차단되어야 하므로 Fail Close를, 냉각수·세정수처럼 상실 시에도 공급이 유지되어야 하는 라인은 Fail Open을 선택합니다. 공정 안전 요구를 알려주시면 스프링 방향을 해당 사양으로 준비해 드립니다.
- 공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
- 현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 리미트 스위치 박스, 솔레노이드 밸브, 에어 필터 레귤레이터가 있으며, 현장 구성을 알려주시면 적정 조합으로 준비해 드립니다.
