3WAY 전동 볼밸브 BSPT (SUS316)

3WAY Electric Ball Valve BSPT (SUS316)

모델명: PAVE-07

PAVE-07은 SUS316 본체에 3WAY 볼과 전동 액추에이터를 결합한 볼밸브입니다. L·T 두 가지 포트 구성을 지원하고 90°/180°/360° 회전각을 선택할 수 있는 사양으로, 화학·플랜트·상하수도·건설 분야의 3방향 원격 전환 및 시퀀스 제어 라인에 사용됩니다.

특징

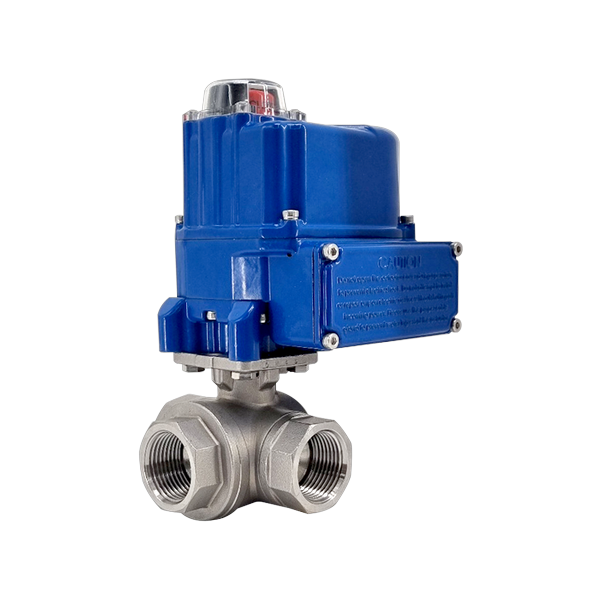

3WAY 전동 볼밸브 BSPT (SUS316) PAVE-07

사양

사이즈SIZE (Inch): 1/4" / 3/8" / 1/2" / 3/4" / 1" / 1-1/4" / 1-1/2" / 2" ; SIZE (mm): 8A / 10A / 15A / 20A / 25A / 32A / 40A / 50A
최고 사용 온도180℃
최고 사용 압력1000 PSI (1/4"~1-1/4"), 800 PSI (1-1/2"~2")
재질ASTM A351 CF8M (1.4408) / CF8 (1.4308)
시트 재질TFM-1600
볼 재질SS316
전원95~245VAC/1PH, 24VDC (RE-004); 110/220VAC 50/60Hz 1PH (RE-006)
보호 등급IP67
접속 방식BSPT / NPT / DIN 259/2999 / ISO 228
구동 방식전동식

자주 묻는 질문

L포트와 T포트는 어떻게 구분해 사용하나요?
L포트는 두 포트 중 하나만 연결되는 구조로, 두 공급원 중 하나를 선택하거나 한 출구로 공급하는 단순 전환 용도에 적합합니다. T포트는 세 포트를 동시에 연결할 수 있는 구조로, 분기와 합류가 동시에 필요한 매니폴드에 사용됩니다. 공정 시퀀스가 단순 전환이면 L포트, 동시 다경로 제어가 필요하면 T포트를 선택하시면 됩니다.
90°/180°/360° 회전각 옵션은 어떤 의미인가요?
3WAY 볼밸브는 포트 구성에 따라 필요한 볼 회전각이 달라집니다. 일반적인 L포트·T포트 전환은 90° 회전으로 충분하지만, 여러 경로를 순차적으로 선택하는 로테이션 제어에는 180° 또는 360° 회전이 필요합니다. PAVE-07은 이 세 가지 회전각 사양을 모두 지원하므로, 공정 시퀀스와 필요한 제어 위치 수를 알려주시면 적정 사양을 안내드립니다.
전동 액추에이터에 어떤 옵션을 추가할 수 있나요?
용도별로 여러 옵션이 제공됩니다. 첫째, 소구경 밸브에는 약 1초 수준의 고속 개폐 사양을 선택할 수 있어 빠른 ON/OFF 반복이 필요한 배치·시퀀스 제어 라인에 적합합니다. 둘째, 연속 유량 제어가 필요한 구간에는 4~20mA 입력 신호로 개도를 제어하는 비례제어 사양을 선택할 수 있습니다. 셋째, 가연성 가스·인화성 액체가 취급되는 위험 장소에는 방폭형 액추에이터 사양으로 대응이 가능합니다. 현장 요구 조건을 알려주시면 적정 옵션을 함께 제안드립니다.
전원 공급이 끊겼을 때 밸브 상태는 어떻게 되나요?
표준 전동 액추에이터는 전원 차단 시 현재 위치를 유지합니다. 전원 상실 시 자동으로 특정 위치로 복귀해야 하는 경우에는 배터리 백업 또는 스프링 리턴 기능을 포함한 액추에이터 사양이 필요하므로, Fail-safe 요구 사항을 알려주시면 해당 옵션 적용 가능 여부를 안내드립니다.
