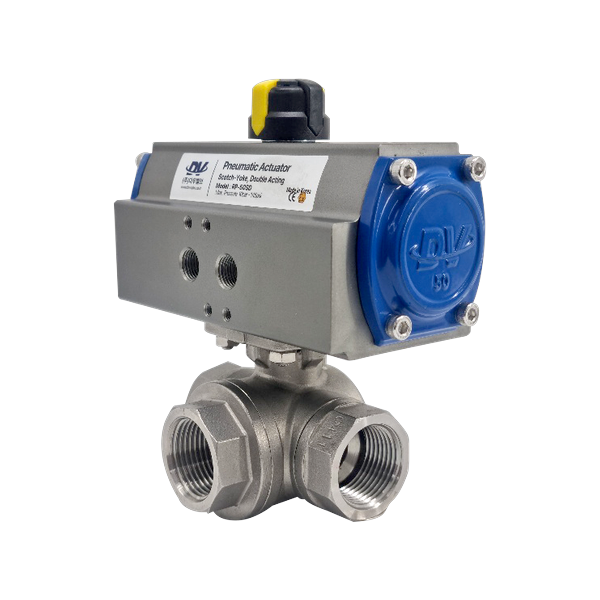

3WAY 공압 볼밸브 BSPT (SUS316, 더블액팅)

3WAY Pneumatic Ball Valve BSPT (SUS316, Double Acting)

모델명: PAVP-07(D)

PAVP-07(D)는 SUS316 본체에 3WAY 볼과 공압 더블액팅 액추에이터를 결합한 볼밸브입니다. L·T 두 가지 포트 구성과 여러 회전각 배열(L3·T3·T4·T5·T6)을 지원하며, ISO5211 직결 마운팅 패드를 기본 사양으로 하여 화학·플랜트·상하수도·건설 분야의 3방향 원격 자동 전환 라인에 사용됩니다.

특징

• COMPACT한 설계로 협소한 공간 등에 설치 용이
• API598에 따른 리크테스트
• 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용

자주 묻는 질문

3WAY 볼밸브의 L포트와 T포트는 어떻게 구분해 사용하나요?

L포트는 두 포트 중 하나만 연결되는 구조로 단순 전환 용도에 적합하고, T포트는 세 포트를 동시에 연결할 수 있는 구조로 분기·합류가 동시에 필요한 매니폴드에 사용됩니다. 공정 시퀀스가 단순 전환이면 L포트, 동시 다경로 제어가 필요하면 T포트를 선택하시면 됩니다.

T3·T4·T5·T6 회전각 배열은 어떤 의미인가요?

T포트 3WAY 볼밸브는 볼 내부 유로 형상과 회전각 조합에 따라 여러 플로우 패턴이 가능합니다. T3, T4, T5, T6는 인입구가 어느 위치에서 어느 출구로 흐르는지를 나타내는 구성 번호로, 공정 시퀀스에 따라 선정이 달라집니다. 필요한 유로 시퀀스를 알려주시면 적정 배열을 함께 검토해 드립니다.

더블액팅과 싱글액팅 중 어떻게 선택해야 하나요?

더블액팅은 응답 속도가 빠르고 토크 마진이 커서 고빈도 반복 제어에 적합한 반면, 공압 상실 시 위치 유지가 불확실합니다. 싱글액팅(스프링 리턴)은 Fail-safe 복귀가 가능해 안전 차단이 중요한 라인에 적합합니다. 고속 자동 제어가 우선이면 더블액팅, 안전 차단이 우선이면 싱글액팅을 선택하시는 것이 일반적입니다.

공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?

현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 리미트 스위치 박스(개폐 피드백), 솔레노이드 밸브(원격 시퀀스 제어), 에어 필터 레귤레이터(공급 공기 정화·압력 안정화)가 있습니다.
