4WAY 공압 볼밸브 BSPT (SUS316, 싱글액팅)

4WAY Pneumatic Ball Valve BSPT (SUS316, Single Acting)

모델명: PAVP-08(S)

PAVP-08(S)는 SUS316 본체에 공압 싱글액팅 액추에이터를 결합한 4WAY 볼밸브입니다. L·T·X·I 네 가지 포트 구성과 포트별 회전각 옵션(L5·T5·X·I)을 지원하며, ISO5211 직결 마운팅 패드가 기본 적용되어 화학·플랜트·상하수도·건설 분야의 다방향 자동 전환 Fail-safe 라인에 사용됩니다.

특징

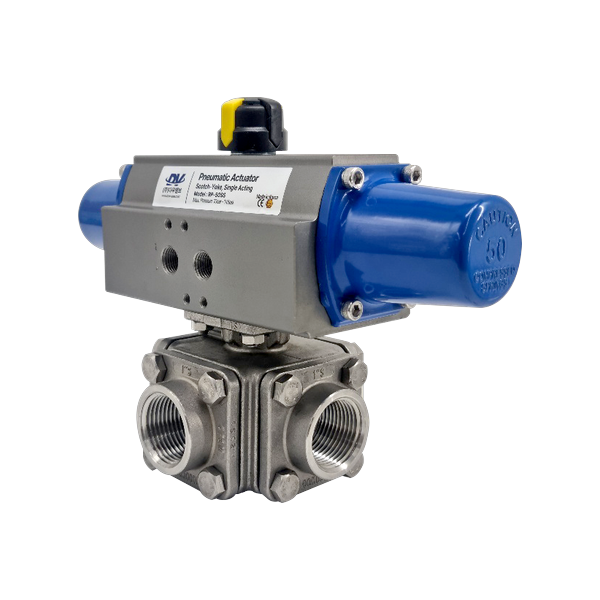

4WAY 공압 볼밸브 BSPT (SUS316, 싱글액팅) PAVP-08(S)

자주 묻는 질문

4WAY 포트 구성은 어떤 종류가 제공되나요?
PAVP-08(S)는 L·T·X·I 네 가지 포트 구성을 지원합니다. L포트는 두 경로 중 하나를 선택하는 90도 방향 전환용, T포트는 분기와 합류가 동시에 필요한 매니폴드, X포트는 두 경로를 동시에 전환하는 크로스 플로우, I포트는 직선 통과 구성에 사용됩니다. 포트 구성에 따라 90도/180도 회전각 옵션이 제공되므로, 공정 시퀀스에 따라 적정 사양을 선정하시면 됩니다.
싱글액팅과 더블액팅 중 어떻게 선택해야 하나요?
싱글액팅은 공압 상실 시 스프링 힘으로 자동 복귀하기 때문에 Fail Close·Fail Open이 요구되는 안전 차단 라인에 적합합니다. 더블액팅은 개폐 양방향 모두 공압으로 구동해 토크 마진이 크고 응답 속도가 빠른 반면, 공압 상실 시 위치 유지가 불확실합니다. Fail-safe 요구가 있으면 싱글액팅, 일반 제어용이면 더블액팅을 선택하시는 것이 일반적입니다.
공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 개폐 상태를 DCS·PLC로 피드백하기 위한 리미트 스위치 박스, 원격 시퀀스 제어를 위한 솔레노이드 밸브, 공급 공기의 입자·수분 제거 및 압력 안정화를 위한 에어 필터 레귤레이터가 있습니다. 현장 구성을 알려주시면 적정 조합으로 준비해 드립니다.
Fail Close와 Fail Open은 어떻게 결정하나요?
안전 차단 방향은 공정 위험 분석(HAZOP) 결과에 따라 결정됩니다. 가연성·유해 물질 공급 라인은 공압 상실 시 자동 차단되어야 하므로 Fail Close를, 냉각수·세정수처럼 상실 시에도 공급이 유지되어야 하는 라인은 Fail Open을 선택합니다. 공정 안전 요구를 알려주시면 스프링 방향을 해당 사양으로 준비해 드립니다.
