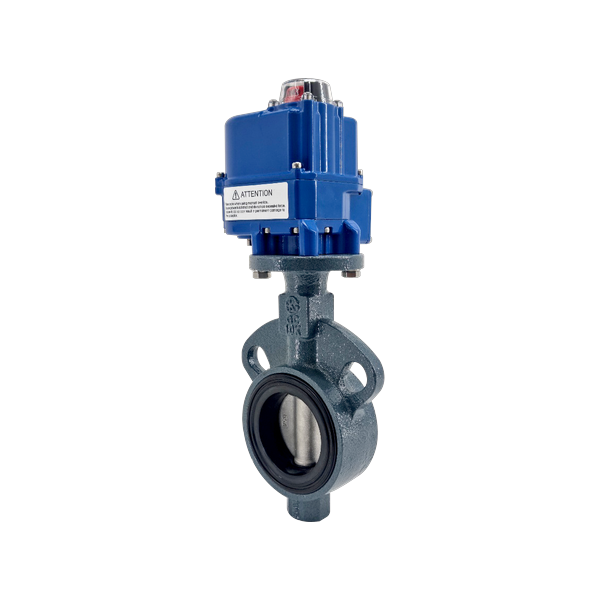

전동 버터플라이밸브 (주철, 10K)

Electric Butterfly Valve (Cast Iron, 10K)

모델명: PAVE-13(FC)

PAVE-13(FC)는 주철 바디에 SUS304 디스크와 EPDM 시트를 적용한 전동 버터플라이 밸브입니다. 짧은 면간거리와 ISO5211 직결 마운팅 패드를 갖춘 10K 압력 등급 사양으로, 화학·플랜트·상하수도·건설 분야의 대구경 원격 개폐 및 시퀀스 제어 라인에 사용됩니다.

특징

• 짧은 면간거리로 협소한 공간에 설치 용이
• 간단한 구조의 설계로 낮은 결함 발생률
• 빠른 개폐로 효과적으로 유체 조절
• 높은 기밀성 및 내구성
• CONCENTRIC 구조와 낮은 토크
• 국내 최초 ISO5211 DIRECT MOUNTING PAD 적용

사양

자주 묻는 질문

전동과 공압 중 어떻게 선택해야 하나요?

공압은 동작 속도가 빠르고 스프링 리턴으로 Fail-safe 구성이 용이한 대신, 압축공기·필터·솔레노이드 등 부대 설비가 필요합니다. 전동은 전원만 있으면 설치가 가능하고 유지보수가 간편한 대신 동작 속도가 느리고 고빈도 사이클에는 불리합니다. 현장에 공압 설비가 없거나 소수 밸브만 자동화하는 경우 전동을, 고빈도 사이클·Fail-safe가 필요한 공정에는 공압을 선택하시는 것이 일반적입니다.

전동 액추에이터에 어떤 옵션을 추가할 수 있나요?

용도별로 여러 옵션이 제공됩니다. 첫째, 소구경 밸브에는 약 1초 수준의 고속 개폐 사양을 선택할 수 있어 빠른 ON/OFF 반복이 필요한 라인에 적합합니다. 둘째, 연속 유량 제어가 필요한 구간에는 4~20mA 입력 신호로 개도를 제어하는 비례제어 사양을 선택할 수 있습니다. 셋째, 가연성 가스·인화성 액체가 취급되는 위험 장소에는 방폭형 액추에이터 사양으로 대응이 가능합니다. 현장 요구 조건을 알려주시면 적정 옵션을 함께 제안드립니다.

EPDM 시트의 적용 범위는 어떻게 되나요?

EPDM은 물·온수·약알칼리성 유체에 대한 내구성이 우수하고 CIP/SIP 환경에서의 회복 탄성도 양호한 재질입니다. 다만 오일·연료 등 탄화수소계 유체에는 팽윤이 발생할 수 있으므로 해당 환경에는 NBR 등 다른 시트 재질을 검토하시기 바랍니다.

주철 바디의 코팅 처리는 어떻게 되나요?

주철 바디는 외부에 에폭시 계열 코팅을 기본 적용하여 외부 부식을 방지하며, 내부는 운전 유체에 따라 별도 라이닝 옵션(에폭시·러버 라이닝 등)을 적용할 수 있습니다. 해수나 특수 약액 라인 등 내부 코팅이 필요한 경우 사용 조건을 알려주시면 적정 사양을 검토해 드립니다.
