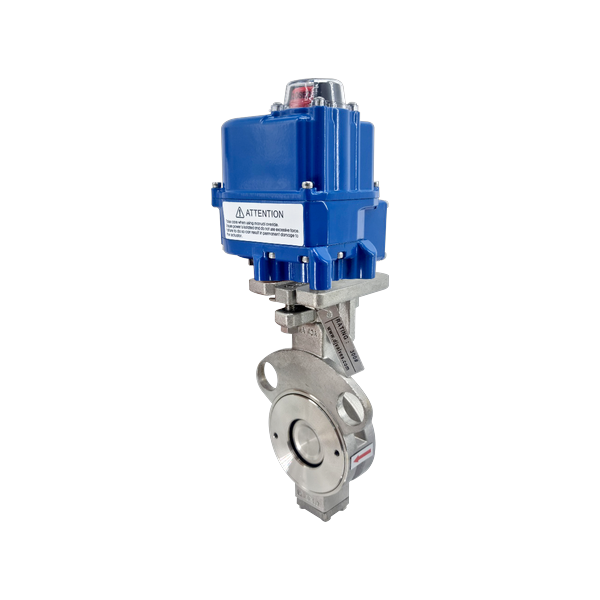

전동 하이퍼포먼스 버터플라이밸브 (SUS304, 10K)

Electric HP Butterfly Valve (SUS304, 10K)

모델명: PAVE-15

PAVE-15는 이중 편심(Double Offset) 구조와 SUS304 바디·디스크, RTFE 시트를 적용한 전동 하이퍼포먼스 버터플라이 밸브입니다. 20A·25A 소형 사이즈부터 대구경까지 폭넓은 라인업을 지원하며, 화학·플랜트·상하수도·건설 분야의 원격 자동 차단 및 시퀀스 제어 라인에 사용됩니다.

특징

• 간단한 구조의 설계로 낮은 결함 발생률
• 빠른 개폐로 효과적으로 유체 조절
• 높은 기밀성 및 내구성
• 이중 편심 구조와 낮은 토크
• ISO5211 DIRECT MOUNTING PAD 적용
• 유체가 분말이거나 사용 온도가 120도 이상인 경우 사용
• SEAT는 RTFE (220℃까지 사용 가능), 그 이상의 온도는 METAL 사용

자주 묻는 질문

이중 편심 구조가 일반 CONCENTRIC 구조와 어떻게 다른가요?

CONCENTRIC 구조는 스템 축이 배관 중심축과 일치하는 표준 형식입니다. 이중 편심(Double Offset) 구조는 스템 축이 두 방향으로 오프셋되어 있어 디스크와 시트가 개폐 순간에만 접촉하고 중간 회전 구간에서는 비접촉 상태로 움직입니다. 이로 인해 시트 마모가 줄어 수명이 길고 조작 토크가 낮아집니다.

RTFE 시트의 작동 온도와 메탈 시트 변경 기준은 어떻게 되나요?

RTFE 시트는 약 220℃까지 사용이 가능합니다. 그 이상의 고온 라인, 스팀이 직접 접촉하는 구간, 또는 마모성이 강한 슬러리·고형분 유체처럼 소프트 시트의 장기 내구성 확보가 어려운 환경에서는 메탈 시트 사양으로 변경 공급이 가능합니다.

소구경 라인에도 적용할 수 있나요?

하이퍼포먼스 버터플라이 밸브는 일반적으로 중·대구경 라인을 중심으로 공급되지만, PAVE-15는 20A(3/4인치)·25A(1인치) 급 소형 사이즈까지 라인업을 보유하고 있습니다. 소구경 분기 라인에서 짧은 면간거리·빠른 개폐·낮은 조작 토크가 필요한 경우 대체 선택지로 활용할 수 있습니다.

전동 액추에이터에 어떤 옵션을 추가할 수 있나요?

용도별로 여러 옵션이 제공됩니다. 소구경 밸브에는 약 1초 수준의 고속 개폐 사양이 준비되어 있어 빠른 ON/OFF 반복이 필요한 라인에 적합하고, 연속 유량 제어가 필요한 구간에는 4~20mA 비례제어 사양을, 가연성 가스·인화성 액체 취급 장소에는 방폭형 액추에이터 사양으로 대응이 가능합니다.
