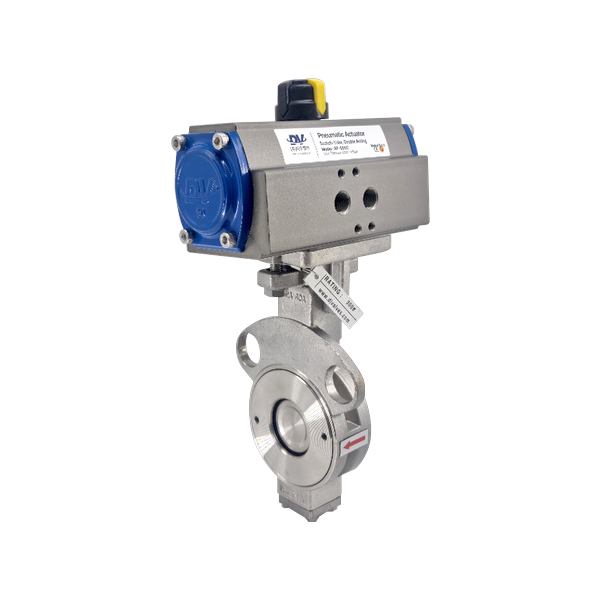

공압 하이퍼포먼스 버터플라이밸브 (SUS304, 더블액팅, 10K)

Pneumatic HP Butterfly Valve (SUS304, Double Acting, 10K)

모델명: PAVP-15(D)

PAVP-15(D)는 이중 편심(Double Offset) 구조와 SUS304 바디·디스크, RTFE 시트를 적용한 공압 더블액팅 하이퍼포먼스 버터플라이 밸브입니다. 짧은 면간거리 설계로 협소 구간 설치에 유리하며, 20A·25A 소형 사이즈부터 대구경까지 폭넓은 라인업으로 화학·플랜트·상하수도·건설 분야의 자동 유량 제어 라인에 사용됩니다.

특징

공압 하이퍼포먼스 버터플라이밸브 (SUS304, 더블액팅, 10K) PAVP-15(D)

자주 묻는 질문

이중 편심 구조가 일반 CONCENTRIC 구조와 어떻게 다른가요?
CONCENTRIC 구조는 스템 축이 배관 중심축과 일치하는 표준 형식으로 가격과 구조 단순성이 장점입니다. 이중 편심(Double Offset) 구조는 스템 축이 두 방향으로 오프셋되어 있어 디스크와 시트가 개폐 순간에만 접촉하고 중간 회전 구간에서는 비접촉 상태로 움직이므로, 시트 마찰·마모가 줄어 시트 수명이 길고 조작 토크가 낮아지는 장점이 있습니다. 고사이클 반복 개폐나 기밀성이 요구되는 라인에 선호됩니다.
RTFE 시트의 작동 온도와 메탈 시트 변경 기준은 어떻게 되나요?
RTFE 시트는 약 220℃까지 사용이 가능합니다. 그 이상의 고온 라인, 스팀이 직접 접촉하는 구간, 또는 마모성이 강한 슬러리·고형분 유체처럼 소프트 시트의 장기 내구성 확보가 어려운 환경에서는 메탈 시트 사양으로 변경 공급이 가능합니다. 메탈 시트는 소프트 시트 대비 누설량이 다소 증가할 수 있으나 고온·고마모 환경에서의 장기 신뢰성이 우수합니다.
소구경 라인에도 적용할 수 있나요?
하이퍼포먼스 버터플라이 밸브는 일반적으로 중·대구경 라인을 중심으로 공급되지만, PAVP-15(D)는 20A(3/4인치)·25A(1인치) 급 소형 사이즈까지 라인업을 보유하고 있습니다. 소구경 분기 라인에서 짧은 면간거리·빠른 개폐·낮은 조작 토크가 필요한 경우 게이트·볼밸브의 대체 선택지로 활용할 수 있으며, 적용 사이즈를 알려주시면 재고·납기를 함께 안내드립니다.
더블액팅과 싱글액팅 중 어떻게 선택해야 하나요?
더블액팅은 응답 속도가 빠르고 토크 마진이 커서 고빈도 반복 제어·시퀀스 제어에 적합한 반면, 공압 상실 시 위치 유지가 불확실합니다. 싱글액팅(스프링 리턴)은 공압 상실 시 Fail-safe 복귀가 가능해 안전 차단이 중요한 라인에 적합합니다. 고속 자동 제어가 우선이면 더블액팅(PAVP-15(D)), 안전 차단이 우선이면 싱글액팅(PAVP-15(S))을 선택하시면 됩니다.
공압 밸브에 어떤 액세서리를 함께 부착할 수 있나요?
현장 요구에 맞춰 여러 액세서리를 조합한 일체 패키지로 공급이 가능합니다. 대표적으로 개폐 상태를 DCS·PLC로 피드백하기 위한 리미트 스위치 박스, 원격 시퀀스 제어를 위한 솔레노이드 밸브, 공급 공기의 입자·수분 제거 및 압력 안정화를 위한 에어 필터 레귤레이터가 있습니다.
