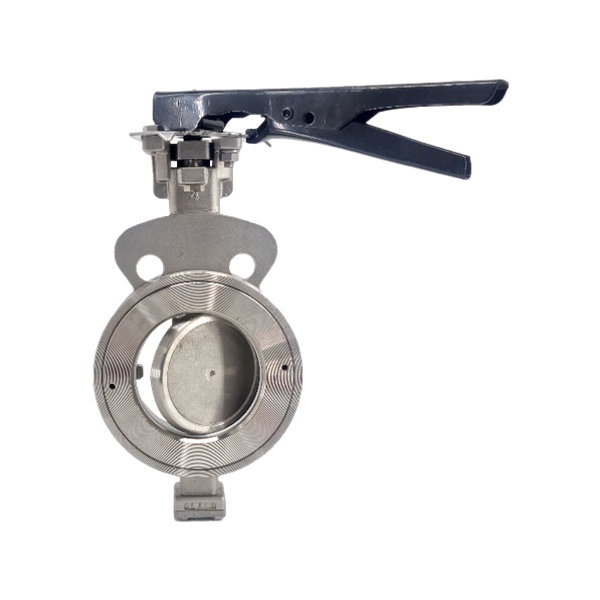

하이퍼포먼스 버터플라이 밸브 (SUS304, 레버식, 10K)
HP Butterfly Valve (SUS304, Lever, 10K)
모델명: PMV-28
PMV-28은 SUS304 바디·디스크에 RTFE 시트를 조합한 하이퍼포먼스 버터플라이 밸브입니다. 짧은 면간거리와 CONCENTRIC 구조로 협소 구간 설치에 유리하며, 20A·25A 소형 사이즈부터 대구경까지 폭넓은 라인업으로 화학·플랜트·상하수도·건설 분야의 차단·분기 라인에 사용됩니다.
특징
- 짧은 면간거리로 협소한 공간에 설치 용이
- 간단한 구조의 설계로 낮은 결함 발생률
- 빠른 개폐로 효과적으로 유체 조절
- 높은 기밀성 및 내구성
- CONCENTRIC 구조와 낮은 토크
- 유체가 분말이거나 사용 온도가 120도 이상인 경우 사용
- SEAT는 RTFE (220℃까지 사용 가능), 그 이상의 온도는 METAL 사용
자주 묻는 질문
- RTFE 시트와 PTFE 시트는 어떤 차이가 있나요?
- PTFE는 순수 불소수지 시트로 내화학성과 저마찰 특성이 우수한 반면, 고온에서의 변형 회복력과 반복 압축 내구성이 낮은 편입니다. RTFE(Reinforced PTFE)는 PTFE에 유리섬유 등 강화 필러를 혼합한 시트로, 내화학성은 유지하면서 형상 안정성과 내마모성을 보강한 재질입니다. PMV-28의 표준 시트는 RTFE이며, 저온·저부하 환경에는 순수 PTFE 사양도 선택 가능합니다.
- 작동 온도 상한은 어떻게 되나요? 메탈 시트는 언제 필요한가요?
- RTFE 시트 기준으로 약 220℃까지 사용이 가능합니다. 그 이상의 고온 라인, 스팀이 직접 접촉하는 구간, 또는 마모성이 강한 슬러리·고형분 유체처럼 소프트 시트의 장기 내구성 확보가 어려운 환경에서는 메탈 시트 사양으로 변경 공급이 가능합니다. 메탈 시트는 소프트 시트 대비 누설량이 다소 증가할 수 있으나 고온·고마모 환경에서의 장기 신뢰성이 우수합니다. 사용 온도·유체 종류·차압 조건을 알려주시면 적정 시트 재질을 안내드립니다.
- 소구경 라인에도 하이퍼포먼스 버터플라이 밸브를 적용할 수 있나요?
- 하이퍼포먼스 버터플라이 밸브는 일반적으로 중·대구경 라인을 중심으로 공급되지만, PMV-28은 20A(3/4인치)·25A(1인치) 급 소형 사이즈까지 라인업을 보유하고 있습니다. 소구경 분기 라인에서 게이트·볼밸브 대신 짧은 면간거리, 빠른 개폐, 낮은 조작 토크가 필요한 경우 대체 선택지로 활용할 수 있으며, 적용 사이즈를 알려주시면 재고·납기를 함께 안내드립니다.
- 분말이나 고형분이 포함된 유체에도 사용할 수 있나요?
- CONCENTRIC 구조는 디스크가 시트 내부를 풀 스윕하는 동작 특성을 가져, 분말·고형분이 포함된 유체 라인에서 시트 표면에 이물이 축적되기 어렵습니다. 다만 마모성이 강한 슬러리나 입자 크기가 큰 유체에서는 시트 마모가 빨라질 수 있으므로, 유체 특성을 알려주시면 시트 재질과 함께 검토해 드립니다.
- 면간거리가 짧은 것이 실제 설치에서 어떤 이점을 주나요?
- 웨이퍼·러그 타입 버터플라이 밸브는 게이트·글로브 밸브 대비 면간거리가 상당히 짧아, 기존 배관을 크게 재작업하지 않고도 설치가 가능합니다. 특히 협소한 파이프 랙이나 수직 배관에서 볼트 체결 공간 확보가 쉬우며, 경량화로 서포트 부담도 줄어듭니다.
