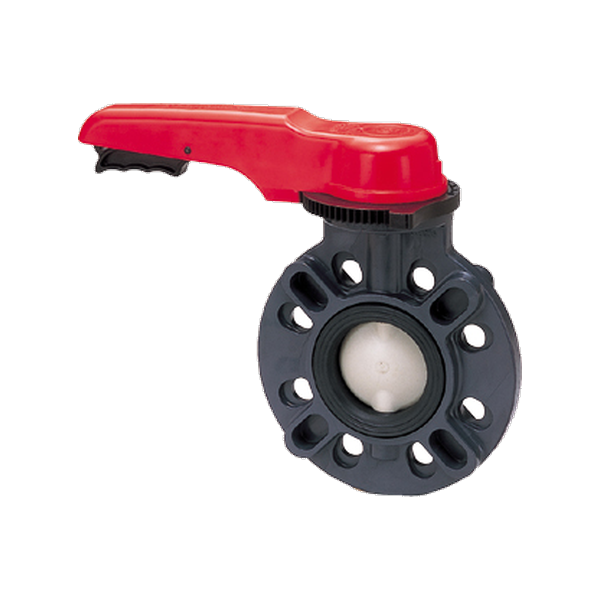

Asahi Butterfly Valve Type 57 (40-350mm)
모델명: TYPE 57
19단계 미세 개도 조절 기능으로 뛰어난 조작성과 유량 특성을 제공하며, 내구성과 내식성이 우수한 플라스틱 버터플라이 밸브입니다. 레버, 기어, 자동 타입으로 쉽게 전환할 수 있습니다.
| 사이즈 범위 (레버 타입) | 40 mm-200 mm (1 1/2 inch-8 inch) |
| 사이즈 범위 (기어 타입) | 40 mm-350 mm (1 1/2 inch-14 inch) |
| 바디 재질 | U-PVC, PP, PVDF |
| 씰/시트 재질 | EPDM, FKM, etc. |
| 접속 방식 | Wafer (JIS10K, JIS5K, DIN, ANSI) |
| 사용 온도 범위 (U-PVC) | 0℃~50℃ |
| 사용 온도 범위 (PP) | -20℃~80℃ |
| 사용 온도 범위 (PVDF) | -20℃~120℃ |
| 최대 사용 압력 (40mm-250mm) | 1.0 MPa {10.2 kgf/cm²} |
| 최대 사용 압력 (300mm, 350mm) | 0.75 MPa {7.7 kgf/cm²} |
| 수동 모델 코드 (레버) | V57LV |
| 수동 모델 코드 (기어) | V57SG |
| 자동 모델 코드 (공압 TA) | A57K |
| 자동 모델 코드 (전동 T) | A57T |
| 자동 모델 코드 (전동 S) | A57S |
| 호환 공압 액추에이터 | TYPE TA |
| 공압 액추에이터 모델 (복동식) | TA2A-****D (Air to Open/Air to Close) |
| 공압 액추에이터 모델 (스프링 리턴) | TA2A-****R |
| 호환 전동 액추에이터 | TYPE T, TYPE S |
| 전동 액추에이터 (TYPE T) 전원 | Single-Phase 100V, Single-Phase 200V |
| 전동 액추에이터 (TYPE T) 모델 | T-O, T-1, T-2, T-2.5, T-3 |
| 전동 액추에이터 (TYPE S) 전원 | Three-Phase AC200V, Three-Phase AC400V |
| 전동 액추에이터 (TYPE S) 모델 | SRJ-010, SRJ-020, SRJ-060, LTRM-01/BRM1, LTRH-01/BRM1 |
| 치수 정보 | 상세 치수는 카탈로그 74~77페이지 참조 (JIS, DIN, ANSI) |
