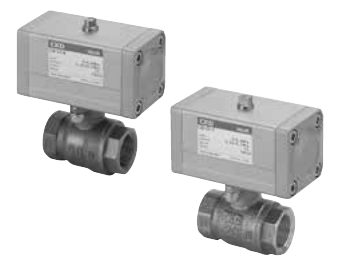

CKD CSB/CSBF Air Operated 2-Port Ball Valve (Compact Rotary Valve)
CSB/CSBF는 로터리 액추에이터로 구동하는 에어오퍼레이티드 2포트 볼 밸브입니다. 증기와 물에 쓰며 복동과 단동(NC, NO) 가운데 고를 수 있습니다. 표준 구경(CSB)과 풀 보어(CSBF)가 있고 포트는 Rc3/8~Rc2이며, 증기 온도는 164 °C까지입니다.
| 작동 유체 | 증기, 물 |
| 구동 방식 | 에어 오퍼레이티드: 복동 / 단동 NC (R1) / 단동 NO (R2) |
| 사용 압력 | 0~0.6 MPa |
| 내압 | 2.0 MPa (수압) |
| 유체 온도 | 0~164 °C (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C (동결 없을 것) |
| 사용 환경 | 실내 |
| 사용 빈도 | 1 cycle/min 이하 |
| 설치 방향 | 제한 없음 |
| 파일럿 유체 | 압축 공기 (윤활 불필요, 필요 시 터빈 오일 1종 ISO VG32 사용) |
| 파일럿 압력 | 복동 0.35~0.7 MPa, 단동 0.4~0.7 MPa |
| 파일럿 포트 사이즈 | Rc1/8 |
| 표준 구경(CSB) 모델별 사양 | -10: Rc3/8, 10 mm, Cv 10, 복동 1.0 kg / 단동 1.1 kg | -15: Rc1/2, 10 mm, Cv 6, 1.0 / 1.1 kg | -20: Rc3/4, 15 mm, Cv 16, 1.2 / 1.3 kg | -25: Rc1, 20 mm, Cv 29, 1.3 / 2.2 kg | -32: Rc1 1/4, 25 mm, Cv 50, 2.2 (2.3) / 2.7 (2.8) kg | CSB-40: Rc1 1/2, 32 mm, Cv 98, 2.6 (2.7) kg | CSB-50: Rc2, 40 mm, Cv 125, 3.4 (3.5) kg |
| 풀 보어(CSBF) 모델별 사양 | -15: Rc1/2, 15 mm, Cv 23, 복동 1.2 kg / 단동 1.3 kg | -20: Rc3/4, 20 mm, Cv 51, 1.3 / 2.2 kg | -25: Rc1, 25 mm, Cv 66, 2.2 / 2.7 kg | CSBF-32: Rc1 1/4, 32 mm, Cv 114, 2.6 kg | CSBF-40: Rc1 1/2, 40 mm, Cv 176, 3.4 kg |
| 몸체 / 시트 재질 | 구리 합금 / 강화 PTFE (H), 스테인리스강 / 강화 PTFE (W, 표준 구경만) |
