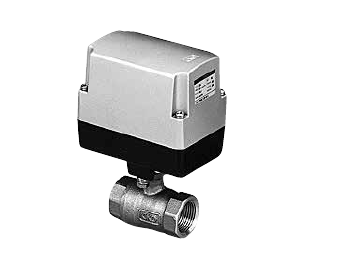

CKD MXBC2/MXGC2 Motorized 2/3-Port Proportional Control Ball Valve
MXBC2는 2포트, MXGC2는 3포트인 물용 전동 비례 제어 볼 밸브입니다. 0(4)~20 mA 신호로 열림을 조절하고 정격 전압은 24 VDC입니다. 포트는 Rc3/8~Rc1이며 몸체는 청동 또는 스테인리스강, 밸브 시트는 PTFE입니다.
| 작동 유체 | 물 |
| 밸브 구조 | 전동 볼 밸브, 비례 제어 (MXBC2 2포트 / MXGC2 3포트) |
| 사용 압력 | 0~1.0 MPa |
| 내압 | 2.0 MPa (수압) |
| 유체 온도 | 0~80 °C (동결 없을 것) |
| 사용 주위 온도 | -10~50 °C |
| 주위 습도 | 95% 이하 |
| 보호 등급 | IPX3 (방우형) |
| 가압 방향 | MXBC2: 제한 없음 / MXGC2: 포트 C 가압만 |
| 설치 방향 | 액추에이터를 위로 한 수직 방향부터 수평 방향까지 |
| 정격 전압 | 24 VDC |
| 소비 전류 (평균) | 750±100 mA |
| 입력 신호 | 0(4)~20 mA DC, 내부 임피던스 240 Ω (완전 닫힘 시 0 mA) |
| 응답 시간 | 8초 (완전 열림~완전 닫힘 / A-C 경로~B-C 경로) |
| 분해능 | 1.3% 이하 |
| 모델별 사양 | MXBC2 (2포트): -10 Rc3/8, 10 mm, Cv 10, 2.0 kg | -15 Rc1/2, 10 mm, Cv 6, 2.0 kg | -20 Rc3/4, 15 mm, Cv 16, 2.2 kg | -25 Rc1, 20 mm, Cv 29, 2.3 kg / MXGC2 (3포트): -15 Rc1/2, 10 mm, Cv 3, 2.2 kg | -20 Rc3/4, 14 mm, Cv 6, 2.3 kg | -25 Rc1, 19 mm, Cv 11, 2.5 kg |
| 모터 부하 시간율 | 통전 3초 / 차단 5초 |
| 몸체 / 시트 재질 | 청동 / PTFE, 스테인리스강 / PTFE |
