CKD MSB1D/MSB1DF Motorized 2-Port Ball Valve for Steam (With Relay)

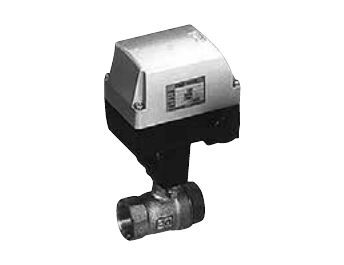

MSB1D/MSB1DF는 증기와 물에 쓰는 전동 2포트 볼 밸브입니다. 릴레이를 내장한 형식으로, 표준 구경(MSB1D)과 풀 보어(MSB1DF)가 있고 포트는 Rc3/8~Rc2입니다. 증기 온도는 164 °C까지이며 몸체는 청동 또는 스테인리스강, 밸브 시트는 강화 PTFE입니다.
| 작동 유체 | 증기, 물 |
| 밸브 구조 | 전동 볼 밸브 (2포트) |
| 사용 압력 | 0~0.6 MPa (표준 구경 Rc2와 풀 보어 Rc1 1/2는 0~0.5 MPa) |
| 내압 | 2.0 MPa (수압) |
| 유체 온도 | 0~164 °C (동결 없을 것) (표준 구경 Rc2와 풀 보어 Rc1 1/2는 0~158 °C) |
| 사용 주위 온도 | -10~50 °C |
| 주위 습도 | 95% 이하 |
| 보호 등급 | IPX3 (방우형, 표준 및 옵션 T만 해당) |
| 가압 방향 | 제한 없음 |
| 설치 방향 | 액추에이터를 위로 한 수직 방향부터 수평 방향까지 |
| 포트 사이즈 / 오리피스 / Cv (MSB1D) | Rc3/8: 10 mm, Cv 10 | Rc1/2: 10 mm, Cv 6 | Rc3/4: 15 mm, Cv 16 | Rc1: 20 mm, Cv 29 | Rc1 1/4: 25 mm, Cv 50 | Rc1 1/2: 32 mm, Cv 98 | Rc2: 40 mm, Cv 125 |
| 포트 사이즈 / 오리피스 / Cv (MSB1DF) | Rc1/2: 15 mm, Cv 23 | Rc3/4: 20 mm, Cv 51 | Rc1: 25 mm, Cv 66 | Rc1 1/4: 32 mm, Cv 114 | Rc1 1/2: 40 mm, Cv 176 |
| 응답 시간 | 50 Hz: 10초 (MSB1D-10~25, MSB1DF-15·20), 13초 (MSB1D-32~50, MSB1DF-25~40) / 60 Hz: 8초 (MSB1D-10~25, MSB1DF-15·20), 11초 (MSB1D-32~50, MSB1DF-25~40) |
| 사용 빈도 | 1회/분 이하 |
| 몸체 / 시트 재질 | 청동 / 강화 PTFE (H), 스테인리스강 / 강화 PTFE (W, 표준 구경만) |
| 정격 전압 | 100 VAC / 200 VAC (50/60 Hz) |
| 피상 전력 | 6.0/6.8 VA (100 VAC), 6.6/7.2 VA (200 VAC) (MSB1D-10~25, MSB1DF-15·20) / 14/16 VA (MSB1D-32~50, MSB1DF-25~40) |
| 소비 전력 | 8 W (MSB1D-10~25, MSB1DF-15·20) / 16 W (MSB1D-32~50, MSB1DF-25~40) |
| 무게 | MSB1D 표준 구경: 청동 몸체 1.3~3.9 kg, 스테인리스강 몸체 1.5~4.1 kg (Rc3/8·Rc1/2 1.3/1.5, Rc3/4 1.5/1.7, Rc1 1.6/1.8, Rc1 1/4 2.6/2.8, Rc1 1/2 3.1/3.3, Rc2 3.9/4.1) / MSB1DF 풀 보어: 1.5, 1.6, 2.6, 3.1, 3.9 kg (Rc1/2, Rc3/4, Rc1, Rc1 1/4, Rc1 1/2) |
