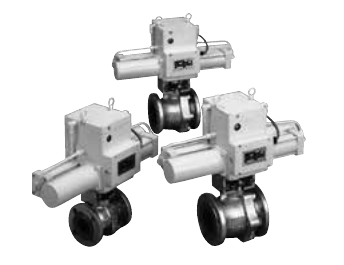

CKD GASB Ball Valve for Automatic Gas Shut Off (Spring Return Fail-Safe, 50A to 100A)
GASB는 스프링 힘과 페일 세이프 기구로 확실하게 닫히는 자동 차단용 볼 밸브입니다. NC형(통전하면 열림)이며 도시가스, 천연가스, LPG에 쓰고 사용 압력은 1.0 MPa까지입니다. 몸체는 덕타일 주철, 볼은 스테인리스강이며 50A, 80A, 100A(JIS 플랜지)가 있습니다.
| 작동 유체 | 도시가스 / 천연가스 / LPG |
| 밸브 구조 | 스프링 복귀 페일 세이프 볼 밸브, NC (통전하면 열림) |
| 사용 압력 | 0~1.0 MPa |
| 유량 (천연가스 비중 0.65, ΔP 0.25 kPa 기준, m³/h (ANR)) | GASB-2: 680 / GASB-3: 1780 / GASB-4: 1270 |
| Cv | GASB-2: 460 / GASB-3: 1200 / GASB-4: 860 |
| 유량 환산 계수 (표의 유량에 곱함) | 천연가스(13A) 1.0, 도시가스(6B·6C) 1.09, 프로판 0.63, 부탄 0.57, 부탄 에어(6A) 0.72 |
| 정격 전압 | 100 VAC ±10%, 200 VAC ±10% (50/60 Hz 공용) |
| 피상 전력 | 열림 동작 시 460 VA / 열림 유지 시 44 VA |
| 소비 전력 | 열림 동작 시 150 W / 열림 유지 시 15 W |
| 사용 주위 온도 | -10~60 °C (동결 없을 것) |
| 열림 시간 | 20초 이하 (20 °C, 정격 전압), 60초 이하 (-10 °C, 정격 전압) |
| 닫힘 시간 | 2초 이하 (20 °C) |
| 사용 빈도 | 1 cycle/min 이하 |
| 설치 방향 | 액추에이터를 위로 한 수직 방향 또는 수평 방향 (수평일 때 액추에이터를 정면에서 보아 개폐 표시기가 위로 오게 설치) |
| 접속 / 포트 사이즈 | 플랜지 (JIS 10K RF) / GASB-2: 50A, GASB-3: 80A, GASB-4: 100A (축소 포트) |
| 무게 | GASB-2: 46 kg / GASB-3: 56 kg / GASB-4: 59 kg |
| 내압 | 1.5 MPa |
| 몸체 / 볼 재질 | 덕타일 주철 / 스테인리스강 |
| 개폐 확인 | 밸브 개·폐 확인 스위치 (리밋 스위치 접점 용량 250 VAC, 10 A) |
