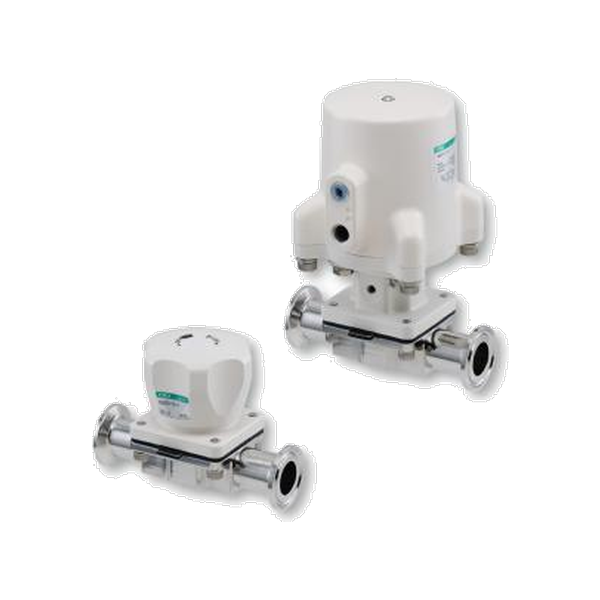

CKD SWD/MWD Weir Diaphragm Valve
SWD는 공기 작동식, MWD는 수동식 위어형 다이어프램 밸브이며 ISO 페룰로 접속합니다. 물·순수·약액에 쓰고 다이어프램은 PTFE/EPDM, 바디는 SUS316L입니다.
| 모델 | SWD1~5 (공기 작동식), MWD10~50 (수동식) |
| 작동 유체 | 물, 순수, 약액 (접액부 재질을 부식시키지 않는 유체) |
| 사용 압력 | 0~0.6 MPa |
| 내압 (수압) | 2.0 MPa |
| 유체 온도 | 5~90 °C (130 °C 스팀 살균 시 20분 이하 허용) |
| 사용 주위 온도 | 0~60 °C |
| 포트 사이즈 | 8A, 10A, 15A, 25A (1S), 40A (1.5S), 50A (2S) 클램프 |
| Cv 값 | 2.3 / 2.6 / 4.5 / 13 / 27 / 50 |
| 시트 누설 | 0 cm³/min (수압) |
| 구동 방식 (SWD) | NC / NO / 복동 |
| 재질 | 다이어프램 PTFE/EPDM, 바디 SS316L (버프 연마 #400 상당, 전해 연마) |
