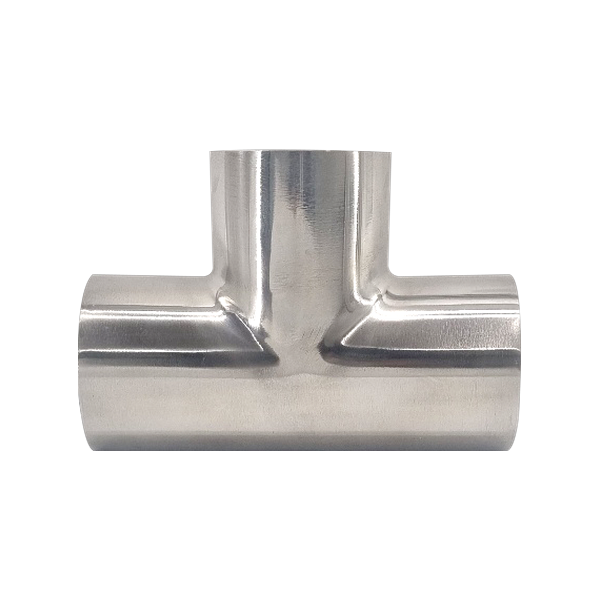

쎄니타리 이퀄티 (SUS304, 용접용)

Sanitary Equal Tee (SUS304, Weld)

모델명: PSF-22

PSF-22는 쎄니타리 라인에서 유체를 분배하거나 합류시키는 용접용 이퀄티(Equal Tee)입니다. SUS304 정밀 주조 본체와 위생 배관 표준에 맞춘 내부 폴리싱 처리로, 의약·바이오·화학·식음료·2차전지 공정의 고정 배관 분기부에 사용됩니다.

사양

자주 묻는 질문

용접형과 페룰형 피팅은 어떤 기준으로 구분해 사용해야 하나요?

용접형은 라인 전체를 연속 용접 구조로 구성할 때 사용되며, 장기 기밀성이 우수하고 데드 스페이스가 최소화되는 장점이 있습니다. 페룰형(트라이 클램프 결합)은 분해·조립이 빈번한 라인에 적합하며 유지보수 편의성이 높은 대신 결합부가 많아 데드 스페이스가 상대적으로 많습니다. 고정 배관 구간은 용접형, 자주 해체하는 구간은 페룰형을 선택하시는 것이 일반적입니다.

용접 작업 시 주의할 점이 있나요?

위생 라인의 용접은 내부 표면에 산화 스케일이 남지 않도록 아르곤 백 퍼지 환경에서 오비탈 용접을 적용하는 것이 표준입니다. 이후 내부 세정과 패시베이션(부동태화) 처리를 거쳐야 위생 라인의 요구 청정도를 만족할 수 있습니다. 본 제품은 출고 시 내부 표면이 폴리싱된 상태로 납품되므로, 현장 용접 시 내부 오염이 발생하지 않도록 주의해 주시기 바랍니다.

SUS304와 SUS316L 중 어느 사양이 적합한가요?

일반 식품·음료·위생 라인 대부분에서는 SUS304가 표준으로 사용됩니다. 염화물 농도가 높거나 강한 유기산·유기용제가 포함된 라인, GMP 수준의 제약·바이오 공정에서는 내식성과 규제 적합성을 고려해 SUS316L을 선택하는 것이 일반적입니다. 사용 유체와 규제 요건을 알려주시면 적정 재질을 함께 검토해 드립니다.

내부 표면 마감은 어떻게 되나요?

위생 배관 표준에 맞춰 내부 폴리싱 처리가 적용됩니다. 제약·바이오 프로젝트 등 Ra 0.5μm 이하의 조도가 요구되는 경우에는 전해연마 사양도 별도 검토 가능하므로, 요구 조도를 알려주시면 대응 가능 여부를 안내드립니다.
