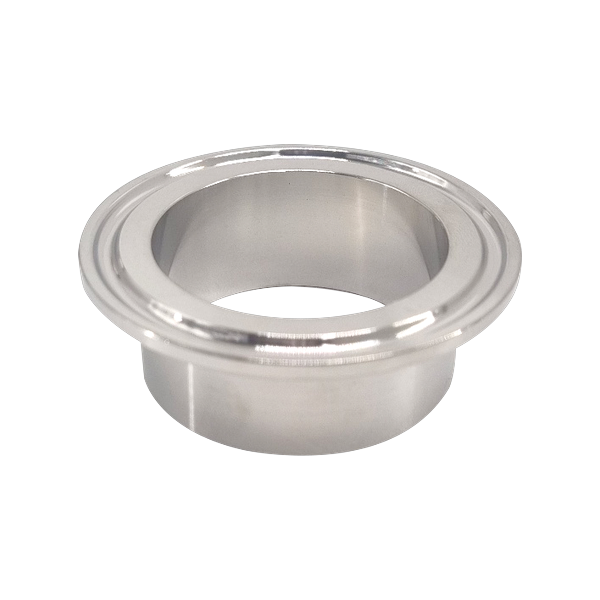

쎄니타리 파이프 페럴 (SUS304, 용접용)

Sanitary Pipe Ferrule (SUS304, Weld)

모델명: PSF-41

PSF-41은 쎄니타리 배관 말단에 용접하여 트라이 클램프 결합 포트를 구성하는 파이프 페럴(Pipe Ferrule)입니다. SUS304 정밀 주조 본체와 위생 배관 표준 마감으로, 의약·바이오·화학·식음료·2차전지 공정의 용접 배관과 트라이 클램프 라인 사이의 접점에 사용됩니다.

자주 묻는 질문

페럴은 어느 쪽에 용접해야 하나요?

파이프 페럴은 한쪽이 용접 넥(파이프 연결부), 반대쪽이 트라이 클램프용 플랜지 면으로 구성되어 있습니다. 용접 넥을 기존 배관 말단에 맞대고 오비탈 용접으로 결합한 뒤, 플랜지 면 쪽에 가스켓과 클램프를 결합하여 착탈 포트를 완성합니다.

용접 시 주의할 점이 있나요?

위생 라인의 용접은 내부 표면에 산화 스케일이 남지 않도록 아르곤 백 퍼지 환경에서 오비탈 용접을 적용하는 것이 표준입니다. 용접 직후 내부 세정과 필요 시 패시베이션(부동태화) 처리를 거쳐야 위생 라인의 요구 청정도를 만족할 수 있습니다. 본 제품은 출고 시 내부가 폴리싱된 상태로 납품되므로 현장 용접 시 내부 오염이 발생하지 않도록 주의해 주시기 바랍니다.

사이즈는 어떻게 선정하나요?

쎄니타리 파이프 페럴은 트라이 클램프 표준 사이즈(1인치, 1.5인치, 2인치, 3인치 등)에 맞춰 공급됩니다. 현재 사용 중인 배관 외경과 클램프 사이즈를 알려주시면 동일 규격으로 준비해 드립니다.

SUS304와 SUS316L 중 어느 사양을 선택해야 하나요?

일반 식품·음료·위생 라인 대부분에서는 SUS304가 표준으로 사용되며, 염화물 농도가 높거나 강한 유기산이 포함된 라인, GMP 수준의 제약·바이오 공정에서는 내식성과 규제 적합성을 고려해 SUS316L을 선택하는 것이 일반적입니다.
