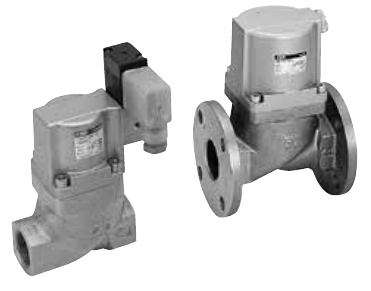

CKD CVE2/CVSE2 Air Operated 2-Port Low Pressure Coolant Valve (0.5/1.0 MPa)
CVE2는 에어 작동식, CVSE2는 전자밸브를 붙인 저압 쿨런트용 2포트 밸브입니다. NC형(CVE2·CVSE2)과 NO형(CVE22·CVSE22)이 있고 사용 압력은 0.5 MPa와 1.0 MPa 두 가지이며 포트는 Rc3/8~Rc2, 32~80 플랜지입니다.
| 작동 유체 | 쿨런트 및 기타 비부식성 액체 (주철(니켈 도금), 스테인리스, NBR, FKM에 영향 없는 유체) |
| 유체 점도 | 500 mm²/s 이하 |
| 작동 형식 | NC (CVE2/CVSE2), NO (CVE22/CVSE22) |
| 사용 압력 | 0~0.5 MPa (-05형), 0~1.0 MPa (-10형) |
| 내압 | 2.0 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C |
| 시트 누설 | 20 cm³/min 이하 (수압) (Rc3/8은 1 cm³/min 이하, -05형·-10형 공통) |
| 파일럿 유체 / 압력 | 공기 / 0.25~0.7 MPa |
| 포트 사이즈 (-05형) | Rc3/8, Rc1/2, Rc3/4, Rc1, Rc1 1/4, Rc1 1/2, Rc2, 32 / 40 / 50 / 65 / 80 플랜지 |
| 오리피스 크기 / Cv (-05형) | 10 mm / 2.8 (Rc3/8) ~ 79 mm / 100 (80 플랜지) |
| 정격 전압 (CVSE2) | 100 VAC (50/60 Hz) / 110 VAC (60 Hz), 200 VAC (50/60 Hz) / 220 VAC (60 Hz), 24 VDC |
| 내열 등급 (CVSE2) | B종 (Class 130) |
| 설치 방향 | 제한 없음 |
