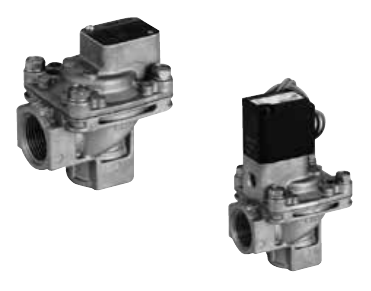

CKD PD3/PDV3 Pilot Operated 2-Port Valve for Dust Collector (Large Port Size, Air Operated / With Solenoid Valve)
PD3는 에어 작동식, PDV3는 전자밸브를 붙인 집진기용 파일럿 작동 2포트 밸브입니다. 공기(부식성 가스 없음)에 쓰고 포트는 Rc3/4, Rc1, Rc1 1/2(IN)부터 Rc2 1/2, Rc3까지 있습니다.
| 작동 유체 | 공기 (부식성 가스 없음) |
| 밸브 구조 | 파일럿 작동 포핏, 에어 작동(PD3) / 전자밸브 부착(PDV3) |
| 사용 압력 차 (20A, 25A, 40A) | 최소 0.1 MPa, 최대 0.7 MPa |
| 사용 압력 차 (65A, 80A) | 최소 0.2 MPa, 최대 0.8 MPa |
| 내압 | 20A, 25A, 40A: 2.0 MPa; 65A, 80A: 1.5 MPa (수압) |
| 유체 온도 | -10~60 °C (20A~40A의 FKM 씰은 -10~100 °C) (동결 없을 것) |
| 사용 주위 온도 | -10~60 °C (20A~40A의 FKM 씰은 -10~100 °C) |
| 시트 누설 | 20A·25A·40A: 300 cm³/min 이하 (씰재가 우레탄 고무이면 50 이하) / 65A·80A: 300 cm³/min 이하 |
| 포트 사이즈 | 20A: Rc3/4; 25A: Rc1; 40A: IN Rc1 1/2 - OUT ø48 (또는 40A-RC: Rc1 1/2); 65A: Rc2 1/2; 80A: Rc3 |
| 오리피스 크기 / Cv (20A, 25A, 40A) | 23 mm / 11, 28 mm / 18, 37 mm / 45 |
| 무게 (PD3 / PDV3) | 20A: 0.26 / 0.41 kg; 25A: 0.40 / 0.55 kg; 40A: 0.86 / 1.01 kg (40A-RC: 0.75 / 0.90 kg) |
| 파일럿 포트 사이즈 | 20A, 25A, 40A: Rc1/8; 65A, 80A: Rc1/4 (PD3만) |
| 설치 방향 | 제한 없음 |
| 정격 전압 (PDV3) | 20A·25A·40A: 100 VAC (50/60 Hz) / 110 VAC (60 Hz), 200 VAC (50/60 Hz) / 220 VAC (60 Hz), 12 VDC, 24 VDC / 65A·80A: 100 VAC (50/60 Hz) / 110 VAC (60 Hz), 200 VAC (50/60 Hz), 220 VAC (50/60 Hz) |
| 보호 등급 (PDV3) | IP65 상당 |
