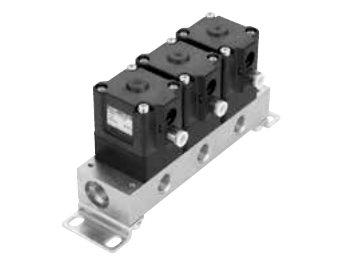

CKD GNAB/GNABV Air Operated 2-Port Manifold Valve (Compact Cylinder Valve)
GNAB는 NAB 소형 실린더 밸브를 서브플레이트에 모은 매니폴드형입니다. 2~10스테이션으로 구성하고, 공통 공급과 개별 공급 중 공기 공급 방식을 고를 수 있습니다. 공기·물·가스용 일반형과 저진공(공기·물)용 GNABV가 있으며 포트는 Rc1/4와 Rc3/8입니다.
| 작동 유체 | 공기 / 물 / 가스 (GNAB), 저진공 공기·물 (GNABV) |
| 동작 방식 | NC, NO, 복동 (GNAB1 / GNAB2 / GNAB3) |
| 스테이션 수 | 2~10 스테이션 (액추에이터 단품도 선택 가능) |
| 공기 공급 방식 | 공통 공급 (포트 C 가압, 포트 A 진공 펌프 쪽) / 개별 공급 (포트 A 가압, 포트 C 진공 펌프 쪽) |
| 유체 점도 | 500 mm²/s 이하 |
| 사용 압력 | 0~0.7 MPa (GNAB), 1.3×10²~7×10⁵ Pa (abs) (GNABV) |
| 내압 | 1.4 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것, NBR·FKM 공통) |
| 사용 주위 온도 | -10~60 °C |
| 시트 누설 | 0.12 cm³/min 이하 (공기압), GNABV 1.33×10⁻³ Pa·m³/s He 이하 |
| 포트 사이즈 | Rc1/4, Rc3/8 |
| 오리피스 크기 | 7 mm |
| Cv | 1.0 |
| 서브플레이트 재질 | 구리 합금 / 스테인리스강 / 알루미늄 |
| 몸체 재질 | 폴리프로필렌 / 스테인리스강 |
| 실링 재질 | NBR / FKM |
| 파일럿 압력 | 0.25~0.7 MPa (NO·복동은 별도 압력 범위) |
| 파일럿 포트 사이즈 | Rc1/8 (타입에 따라 푸시인 피팅 ø1.8·ø4·ø6) |
| 설치 방향 | 제한 없음 |
