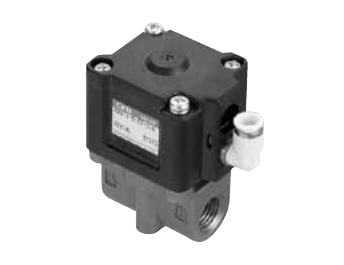

CKD NAB/NABV Air Operated 2-Port Valve (Compact Cylinder Valve, Single Unit)
NAB는 파일럿 공기로 여닫는 소형 실린더 밸브입니다. NC, NO, 복동 3가지 동작을 고를 수 있고, 공기·물·가스에 쓰는 일반형과 저진공(공기·물)용 NABV가 있습니다. 포트는 Rc1/4와 Rc3/8이며, 몸체는 구리 합금 또는 스테인리스강, 실링은 니트릴 고무(NBR) 또는 불소 고무(FKM)로 고릅니다.
| 작동 유체 | 공기 / 물 / 가스 (NAB), 저진공 공기·물 (NABV) |
| 동작 방식 | NC, NO, 복동 (NAB1 / NAB2 / NAB3) |
| 유체 점도 | 500 mm²/s 이하 |
| 사용 압력 | 0~0.7 MPa (NAB), 1.3×10²~7×10⁵ Pa (abs) (NABV) |
| 내압 | 1.4 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것, NBR·FKM 공통) |
| 사용 주위 온도 | -10~60 °C |
| 시트 누설 | 0.12 cm³/min 이하 (공기압), NABV 1.33×10⁻³ Pa·m³/s He 이하 |
| 포트 사이즈 | Rc1/4, Rc3/8 |
| 오리피스 크기 | 7 mm |
| Cv | 1.2 |
| 몸체 재질 | 구리 합금 (표준), 스테인리스강 (옵션) |
| 실링 재질 | NBR (표준), FKM (옵션) |
| 파일럿 유체 | 공기 |
| 파일럿 압력 | 0.25~0.7 MPa (NO·복동은 별도 압력 범위) |
| 파일럿 포트 사이즈 | Rc1/8 (타입에 따라 푸시인 피팅 ø1.8·ø4·ø6) |
| 무게 | 0.28 kg (타입에 따라 다름) |
| 설치 방향 | 제한 없음 |
