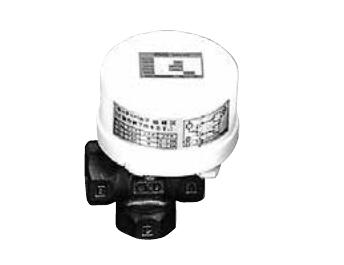

CKD MHB4/MHG4 Miniature Motorized 2/3-Port Ball Valve
MHB4는 2포트, MHG4는 3포트인 소형 전동 볼 밸브입니다. 물, 공기, 오일(500 mm²/s 이하)에 쓰고 정격 전압은 100 VAC입니다. 포트는 Rc3/8, Rc1/2, Rc3/4이며 몸체는 청동, 밸브 시트는 PTFE입니다.
| 작동 유체 | 물, 공기, 오일 (500 mm²/s 이하) |
| 밸브 구조 | 전동 볼 밸브 (MHB4 2포트 / MHG4 3포트) |
| 사용 압력 | 0~0.5 MPa |
| 내압 | 1.0 MPa (수압) |
| 유체 온도 | 0~80 °C (동결 없을 것) |
| 사용 주위 온도 | -10~50 °C |
| 주위 습도 | 70% 이하 |
| 설치 방향 | 액추에이터를 위로 한 수직 방향부터 수평 방향까지 |
| 정격 전압 | 100 VAC (50/60 Hz) |
| 피상 전력 | 4.4/3.5 VA (50/60 Hz) (작동 시·기동 시 동일) |
| 소비 전력 | 5 W |
| 사용 빈도 | 1회/분 이하 |
| 모델별 사양 | MHB4 (2포트): -10-25 Rc3/8, 8 mm, Cv 3.3, 0.42 kg | -15-25 Rc1/2, 8 mm, Cv 3.0, 0.44 kg | -20-25 Rc3/4, 10 mm, Cv 4.7, 0.51 kg / MHG4 (3포트): -10-25 Rc3/8, 8 mm, Cv 1.8, 0.45 kg | -15-25 Rc1/2, 8 mm, Cv 1.1, 0.49 kg | -20-25 Rc3/4, 10 mm, Cv 3.0, 0.57 kg |
| 응답 시간 | MHB4: 50 Hz 4.5초 / 60 Hz 3.8초, MHG4: 50 Hz 9초 / 60 Hz 7.5초 |
| 가압 방향 | MHB4: 제한 없음 / MHG4: 포트 C 가압만 |
| 몸체 / 시트 재질 | 청동 / PTFE (볼은 구리 합금) |
