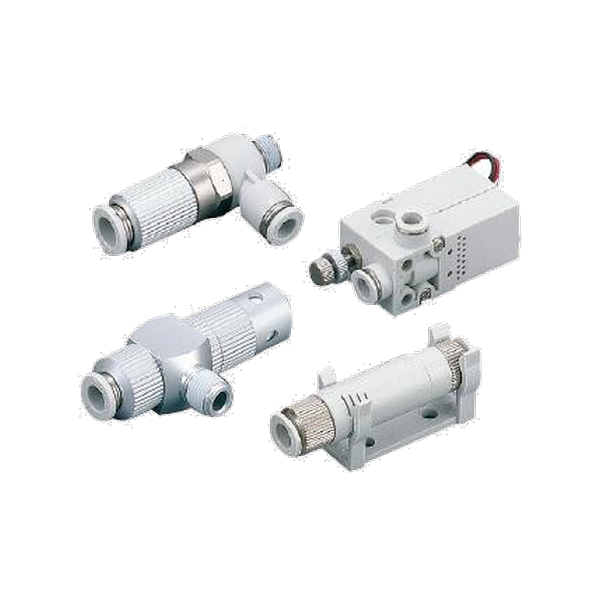

CKD VSH/VSU/VSB/VSC Vacuum Ejector (Single Unit)
VS는 압축 공기를 진공으로 바꾸는 단독형 진공 이젝터입니다. 전자밸브 직결형 VSH, 튜브형 VSU, 각형 VSB 세 시리즈가 있고 노즐 지름은 0.3~2.0 mm입니다.
| 시리즈 | VSH (전자밸브 직결형) / VSU (튜브형) / VSB (각형) |
| 작동 유체 | 공기 |
| 사용 압력 | 0.15~0.7 MPa (VSU·VSB) |
| 사용 주위·유체 온도 | 0~60 °C (VSU·VSB) |
| 노즐 지름 | 0.5~2.0 mm (VSH), 0.3~0.7 mm (VSU), 0.5~1.2 mm (VSB) |
| 진공 특성 | H / L / E |
| 흡입 유량 | 7~174 L/min (ANR) (VSH) |
| 도달 진공도 | -66~-93 kPa (VSH) |
| 정격 공급 압력 | H·L 0.5 MPa, E 0.35 MPa |
