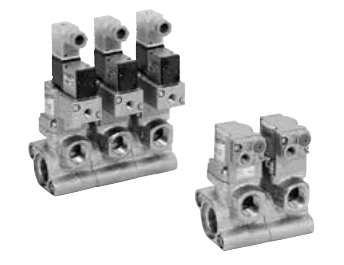

CKD GCVE2/GCVSE2 Modular Coolant Valve
GCVE2/GCVSE2는 냉각수 등 비부식성 액체용 모듈러 밸브입니다. GCVE2는 공압식, GCVSE2는 전자밸브 내장형이며 NC와 NO가 있습니다. 사용 압력은 0.5, 1.0, 1.6 MPa 세 등급이고 OUT 포트는 Rc1/2와 Rc3/4입니다. 모듈을 서로 연결해 스테이션 수를 늘립니다.
| 작동 유체 | 냉각수 및 기타 비부식성 액체 (주철(니켈 도금), 스테인리스강, NBR 또는 FKM, 에폭시 수지 접착제에 영향을 주지 않는 액체) |
| 동작 방식 | NC (GCVE2, GCVSE2) / NO (GCVE22, GCVSE22) |
| 유체 점도 | 500 mm²/s 이하 |
| 사용 압력 | 0.5 MPa 등급: 0~0.5 MPa / 1.0 MPa 등급: 0~1.0 MPa / 1.6 MPa 등급: 0~1.6 MPa |
| 내압 | 0.5·1.0 MPa 등급: 2.0 MPa / 1.6 MPa 등급: 6.0 MPa (수압) |
| 유체 온도 | -10~60 °C (동결 없을 것) |
| 사용 주위 온도 | -5~50 °C |
| 시트 누설 | 20 cm³/min 이하 (수압) |
| 설치 방향 | 제한 없음 |
| 파일럿 유체 / 압력 | 공기 / 0.25~0.7 MPa |
| 모델별 사양 (0.5 MPa 등급) | -15A-05: OUT Rc1/2, IN Rc3/4, 오리피스 14 mm, Cv 5, 1스테이션 무게 GCVE2 1.0 kg / GCVSE2 1.2 kg | -20A-05: OUT Rc3/4, IN Rc1, 19 mm, Cv 10, 1.5 / 1.7 kg |
| 모델별 사양 (1.0 MPa 등급) | -15A-10: OUT Rc1/2, IN Rc3/4, 오리피스 10 mm, Cv 3.5, 1.0 / 1.2 kg | -20A-10: OUT Rc3/4, IN Rc1, 14 mm, Cv 6.5, 1.5 / 1.7 kg |
| 모델별 사양 (1.6 MPa 등급) | -15A-16: OUT Rc1/2, IN Rc3/4, 오리피스 7 mm, Cv 1.7, 1.0 / 1.2 kg | -20A-16: OUT Rc3/4, IN Rc1, 10.5 mm, Cv 4, 1.5 / 1.7 kg |
| 정격 전압 (전자밸브 내장형) | 100 VAC (50/60 Hz) / 110 VAC (60 Hz), 200 VAC (50/60 Hz) / 220 VAC (60 Hz), 24 VDC |
| 소비 전력 (전자밸브 내장형) | AC 2.2 W (50 Hz) / 1.8 W (60 Hz) (램프 포함 2.4 W / 2.0 W), DC 1.8 W (램프 포함 2.0 W) |
| 내열 등급 / 보호 등급 (전자밸브 내장형) | B종 (Class 130) / IPX5 |
