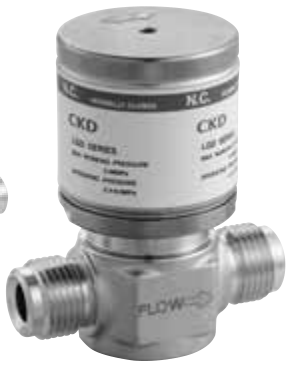

CKD LGD1*/LGD2* Air Operated Valve for Process Gas (Metal Diaphragm, NC/NO)
LGD1*와 LGD2*는 불활성 가스와 프로세스 가스에 쓰는 메탈 다이어프램 에어오퍼레이티드 밸브입니다. NC와 NO를 고를 수 있고, LGD1*는 1/4" 접속, LGD2*는 3/8"와 1/2" 접속입니다.
| 작동 유체 | 불활성 가스 / 프로세스 가스 |
| 사용 압력 | 1.3×10⁻⁸ Pa(abs)~0.99 MPa(G) |
| 유체 온도 | 5~80 °C |
| 사용 주위 온도 | 5~80 °C |
| 시트 누설 | 1.0×10⁻¹⁰ Pa·m³/sec He 이하 |
| 외부 누설 | 1.0×10⁻¹⁰ Pa·m³/sec He 이하 |
| Cv (23 °C 가압 시) | LGD1*: 0.3; LGD2*: 3/8" 0.65, 1/2" 0.7 |
| 접속 | LGD1*: 1/4" JXR 수 피팅 상당 (4RM) / 1/4" JXR 암 피팅 상당 (4R) / 1/4" 더블 바브 피팅 (4S); LGD2*: 1/2" JXR 수 피팅 상당 (3/8" 호환) (8RM) / 1/2" JXR 암 피팅 상당 (3/8" 호환) (8R) / 3/8" 더블 바브 피팅 (6S) / 1/2" 더블 바브 피팅 (8S) (JXR 피팅은 VCR 피팅에 접속 가능) |
| 동작 방식 | NC (주문 코드 1) / NO (2) |
| 조작 압력 | NC: 0.4~0.6 MPa, NO: 0.4~0.5 MPa |
| 조작 포트 | M5 |
| 무게 (JXR 수 피팅 상당 기준) | LGD1*: 0.23 kg; LGD2*: 0.57 kg |
| 접기체부 재질 | 다이어프램: Ni-Co 합금, 밸브 시트: PCTFE, 몸체: SUS316L |
