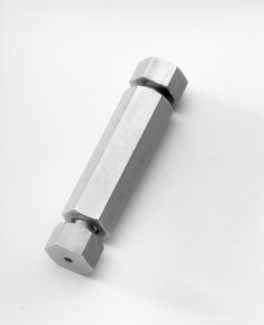

HOKE GYROLOK Chromatography Fittings
HOKE GYROLOK 크로마토그래피 피팅은 기체·액체 크로마토그래피에 쓰는 316 스테인리스강 튜브 피팅입니다. 데드 볼륨이 작고 수나사 너트 구성과 압입형·삽입형 프릿, 프릿 없는 구성이 있어 컬럼 엔드 피팅, 유니언, 리듀싱 유니언, 수나사 커넥터로 구성됩니다.
| 용도 | 기체·액체 크로마토그래피용 튜브 피팅 |
| 재질 | 316 스테인리스강 |
| 온도 등급 (316 스테인리스강) | -325 °F ~ +800 °F (-200 °C ~ +425 °C). 간헐 사용은 1200 °F까지 가능하나 800 °F 초과 상태의 장시간 노출은 권장하지 않음 |
| 압력 등급 | 권장 튜빙보다 높은 작동 압력 등급 |
| 구조 특징 | 낮은 데드 볼륨, 수나사 너트(male nut) 구성, 프릿(frit) 압입형 또는 삽입형, 프릿 없는 구성, 제어형 페룰 구동 |
| 프릿 크기 | 압입형 프릿: P = 0.5 µm, R = 2 µm, T = 5 µm, V = 10 µm / 삽입형 프릿: E = 2.0 µm, G = 5.0 µm, I = 10 µm |
| 컬럼 엔드 피팅 (삽입형 프릿용) | 4FUM1-316: 튜브 1/4" × 1/16", 길이 1.57" / 6FUM1-316: 3/8" × 1/16", 1.65" / 8FUM1-316: 1/2" × 1/16", 1.93" / 16FUM1-316: 1" × 1/16", 2.30" |
| 삽입형 프릿 (컬럼 외경) | 4FRIT[ ]-316: 1/4" / 6FRIT[ ]-316: 3/8" / 8FRIT[ ]-316: 1/2" / 16FRIT[ ]-316: 1" |
| 컬럼 엔드 피팅 (압입형 프릿) | 2FUM[ ]1-316: 튜브 1/8" × 1/16", 길이 1.50" / 4FUM[ ]1-316: 1/4" × 1/16", 1.57" / 6FUM[ ]1-316: 3/8" × 1/16", 1.64" |
| 유니언 (압입형 프릿) | 2FU[ ]1-316: 튜브 1/8" × 1/16", 길이 1.36" / 4FU[ ]1-316: 1/4" × 1/16", 1.47" / 6FU[ ]1-316: 3/8" × 1/16", 1.56" |
| 컬럼 엔드 피팅 (프릿 없음) | 2FRUM1-316: 튜브 1/8" × 1/16", 길이 1.41" / 4FRUM1-316: 1/4" × 1/16", 1.48" / 6FRUM1-316: 3/8" × 1/16", 1.56" |
| 리듀싱 유니언 | 2FRU1-316: 튜브 1/8" × 1/16", 길이 1.33" / 4FRU1-316: 1/4" × 1/16", 1.47" / 6FRU1-316: 3/8" × 1/16", 1.56" |
| 리듀싱 유니언 (수나사 너트) | 2MRU1-316: 튜브 1/8" × 1/16", 길이 1.91" |
| 유니언 (수나사 너트) | 1MU-316: 튜브 1/16" × 1/16", 길이 1.84" / 2MU-316: 1/8" × 1/8", 2.18" |
| 수나사 커넥터 (수나사 너트) | 1MCM1-316: 튜브 1/16", 관 나사 1/16 NPT, 길이 0.880" / 1MCM2-316: 1/16", 1/8 NPT, 0.940" / 1MCM4-316: 1/16", 1/4 NPT, 1.160" |
