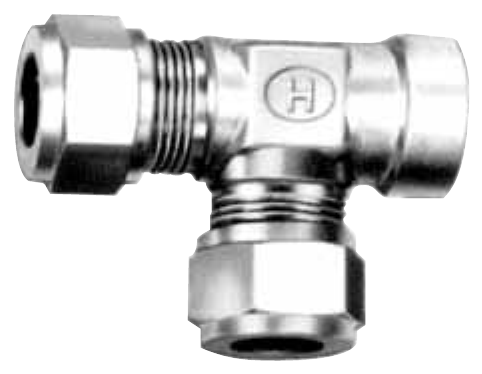

HOKE GYROLOK Female Run Tee (TFT / TFT/ME)
HOKE GYROLOK 암나사 런 티는 직선부(런) 한쪽 끝과 분기에 튜브를 잇고, 런의 다른 쪽 끝은 암(female) NPT 나사로 수(male) NPT 나사에 연결하는 T자 피팅입니다. 분수(인치) 튜브용 TFT와 미터 튜브용 TFT/ME가 있습니다.
| 형식 | 암나사 런 티: TFT(분수 튜브) / TFT/ME(미터 튜브) |
| 연결 나사 | 수(male) NPT 나사에 연결 |
| 부품 번호 | TFT: 1TFT1[ ] ~ 16TFT16[ ] / TFT/ME: 3TFT2[ ]ME ~ 12TFT8[ ]ME |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| TFT 크기별 치수 A (인치) | 튜브 1/16" x 나사 1/16": A 1.53 / 튜브 1/8" x 나사 1/8": A 1.75 / 튜브 3/16" x 나사 1/8": A 1.81 / 튜브 1/4" x 나사 1/8": A 1.83 / 튜브 1/4" x 나사 1/4": A 2.11 / 튜브 3/8" x 나사 1/4": A 2.23 / 튜브 3/8" x 나사 3/8": A 2.30 / 튜브 1/2" x 나사 1/4": A 2.41 / 튜브 1/2" x 나사 3/8": A 2.53 / 튜브 1/2" x 나사 1/2": A 2.66 / 튜브 5/8" x 나사 1/2": A 2.69 / 튜브 3/4" x 나사 1/2": A 2.73 / 튜브 3/4" x 나사 3/4": A 2.94 / 튜브 7/8" x 나사 3/4": A 2.94 / 튜브 1" x 나사 3/4": A 3.13 / 튜브 1" x 나사 1": A 3.56 |
| TFT/ME 크기별 치수 A (mm) | 튜브 3 mm x 나사 1/8": A 44.0 / 튜브 6 mm x 나사 1/8": A 46.5 / 튜브 6 mm x 나사 1/4": A 52.1 / 튜브 6 mm x 나사 1/2": A 63.2 / 튜브 10 mm x 나사 1/8": A 57.3 / 튜브 10 mm x 나사 1/4": A 57.3 / 튜브 10 mm x 나사 3/8": A 57.3 / 튜브 10 mm x 나사 1/2": A 63.6 / 튜브 12 mm x 나사 1/4": A 56.0 / 튜브 12 mm x 나사 1/2": A 67.5 |
