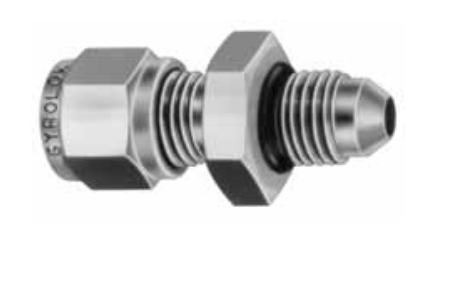

HOKE GYROLOK Union, AN O-ring (UANO)
HOKE GYROLOK AN O링 유니언 UANO는 분수(인치) 튜브를 플레어(flared) 튜브에 연결하는 피팅이며, AND 10050 또는 MS 16142 포트에 개스킷으로 밀봉합니다.
| 형식 | 유니언, AN O링 (UANO): 분수 튜브를 플레어 튜브에 연결 |
| 적용 | AND 10056 또는 MS 33656과 함께, AND 10050 또는 MS 16142 포트에 개스킷 밀봉 |
| 부품 번호 | 2UAN02[ ] ~ 8UAN08[ ] |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| O링 재질 | O링이 들어가는 피팅의 표준은 Buna (코드 21) / 대체 재질로 실리콘 (코드 01), NBR (코드 23) 선택 가능 |
| 치수 (인치): 튜브 외경, AN 크기별 전체 길이 A | 튜브 1/8" x AN 1/8 (나사 5/16-24): A 1.28 / 튜브 1/8" x AN 1/4 (나사 7/16-20): A 1.44 / 튜브 1/4" x AN 1/4 (나사 7/16-20): A 1.52 / 튜브 1/4" x AN 3/8 (나사 9/16-18): A 1.58 / 튜브 3/8" x AN 1/4 (나사 7/16-20): A 1.61 / 튜브 3/8" x AN 3/8 (나사 9/16-18): A 1.63 / 튜브 1/2" x AN 1/2 (나사 3/4-16): A 1.88 |
