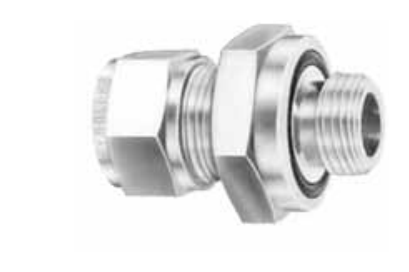

HOKE GYROLOK O-ring Male Connector (COM)
HOKE GYROLOK O링 수 커넥터 COM은 분수(인치) 튜브를 암(female) NPT 나사에 연결하는 피팅입니다. 짧은 파이프 나사에 O링 밀봉을 더했고, 튜브 외경 1/16"부터 1"까지 있습니다.
| 형식 | O링 수 커넥터 (COM): 분수 튜브를 암 NPT 나사에 연결 |
| 부품 번호 | 1COM2[ ] ~ 16COM16[ ] |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| O링 재질 | O링이 들어가는 피팅의 표준은 Buna (코드 21) / 대체 재질로 실리콘 (코드 01), NBR (코드 23) 선택 가능 |
| 치수 (인치): 튜브 외경, 파이프 나사별 전체 길이 A와 O링 치수 | 튜브 1/16" x 파이프 나사 1/8: A 1.06, O링 내경 .44 / 외경 .63 / 튜브 1/8" x 파이프 나사 1/8: A 1.34, O링 내경 .44 / 외경 .63 / 튜브 1/8" x 파이프 나사 1/4: A 1.47, O링 내경 .56 / 외경 .75 / 튜브 3/16" x 파이프 나사 1/8: A 1.38, O링 내경 .44 / 외경 .63 / 튜브 3/16" x 파이프 나사 1/4: A 1.50, O링 내경 .56 / 외경 .75 / 튜브 1/4" x 파이프 나사 1/8: A 1.42, O링 내경 .44 / 외경 .63 / 튜브 1/4" x 파이프 나사 1/4: A 1.55, O링 내경 .56 / 외경 .75 / 튜브 1/4" x 파이프 나사 3/8: A 1.61, O링 내경 .75 / 외경 .94 / 튜브 3/8" x 파이프 나사 1/8: A 1.50, O링 내경 .44 / 외경 .63 / 튜브 3/8" x 파이프 나사 1/4: A 1.63, O링 내경 .56 / 외경 .75 / 튜브 3/8" x 파이프 나사 3/8: A 1.69, O링 내경 .75 / 외경 .94 / 튜브 3/8" x 파이프 나사 1/2: A 1.91, O링 내경 .88 / 외경 1.13 / 튜브 1/2" x 파이프 나사 1/4: A 1.75, O링 내경 .56 / 외경 .75 / 튜브 1/2" x 파이프 나사 3/8: A 1.81, O링 내경 .75 / 외경 .94 / 튜브 1/2" x 파이프 나사 1/2: A 2.03, O링 내경 .88 / 외경 1.13 / 튜브 5/8" x 파이프 나사 1/2: A 2, O링 내경 .88 / 외경 1.13 / 튜브 5/8" x 파이프 나사 3/4: A 2.09, O링 내경 1.06 / 외경 1.31 / 튜브 3/4" x 파이프 나사 1/2: A 2, O링 내경 .88 / 외경 1.13 / 튜브 3/4" x 파이프 나사 3/4: A 2.09, O링 내경 1.06 / 외경 1.31 / 튜브 1" x 파이프 나사 3/4: A 2.31, O링 내경 1.06 / 외경 1.31 / 튜브 1" x 파이프 나사 1: A 2.38, O링 내경 1.31 / 외경 1.56 |
