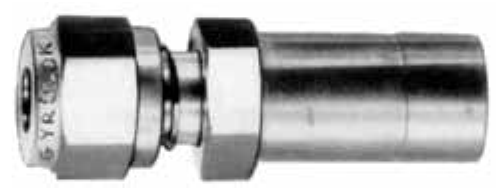

HOKE GYROLOK Reducer (R / R/MM)
HOKE GYROLOK 리듀서는 한쪽은 GYROLOK 튜브 연결부이고 다른 쪽은 가공된 튜브 스터브 끝인 피팅으로, 기존 피팅의 크기를 줄이는 데 씁니다. 분수(인치) 규격 R과 미터 규격 R/MM이 있습니다.
| 형식 | 리듀서: R(분수 튜브를 분수 포트에) / R/MM(미터 튜브를 미터 포트에) |
| 연결 | 튜브 연결부 + 가공된 튜브 스터브 끝 |
| 부품 번호 | R: 1R2[ ] ~ 24R32[ ] / R/MM: 3R4[ ]MM ~ 38R25[ ]MM |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| R 크기별 치수 (인치) | 튜브 1/16" x 1/8": A 1.28 / 튜브 1/16" x 1/4": A 1.34 / 튜브 1/8" x 3/16": A 1.50 / 튜브 1/8" x 1/4": A 1.53 / 튜브 1/8" x 3/8": A 1.63 / 튜브 1/8" x 1/2": A 1.84 / 튜브 3/16" x 1/4": A 1.59 / 튜브 3/16" x 3/8": A 1.67 / 튜브 3/16" x 1/2": A 1.88 / 튜브 1/4" x 1/8": A 1.58 / 튜브 1/4" x 1/4": A 1.64 / 튜브 1/4" x 3/8": A 1.73 / 튜브 1/4" x 1/2": A 1.95 / 튜브 1/4" x 5/8": A 2.05 / 튜브 1/4" x 3/4": A 2.14 / 튜브 3/8" x 1/4": A 1.73 / 튜브 3/8" x 3/8": A 1.86 / 튜브 3/8" x 5/8": A 2.13 / 튜브 3/8" x 3/4": A 2.22 / 튜브 3/8" x 7/8": A 2.25 / 튜브 3/8" x 1": A 2.45 / 튜브 1/2" x 1/4": A 1.84 / 튜브 1/2" x 3/8": A 1.94 / 튜브 1/2" x 1/2": A 2.20 / 튜브 1/2" x 5/8": A 2.28 / 튜브 1/2" x 3/4": A 2.34 / 튜브 1/2" x 1": A 2.56 / 튜브 5/8" x 3/4": A 2.31 / 튜브 5/8" x 7/8": A 2.38 / 튜브 5/8" x 1": A 2.50 / 튜브 3/4" x 7/8": A 2.50 / 튜브 3/4" x 1": A 2.56 / 튜브 7/8" x 1": A 2.56 / 튜브 1" x 1 1/2": A 3.51 / 튜브 1 1/4" x 1 1/2": A 4.10 / 튜브 1 1/4" x 2": A 4.93 / 튜브 1 1/2" x 2": A 5.17 |
| R/MM 크기별 치수 (mm) | 튜브 3 mm x 4 mm: A 41.1 / 튜브 3 mm x 6 mm: A 41.1 / 튜브 3 mm x 10 mm: A 43.8 / 튜브 4 mm x 6 mm: A 41.9 / 튜브 4 mm x 8 mm: A 43.8 / 튜브 4 mm x 10 mm: A 44.5 / 튜브 6 mm x 3 mm: A 42.1 / 튜브 6 mm x 4 mm: A 42.9 / 튜브 6 mm x 8 mm: A 45.3 / 튜브 6 mm x 10 mm: A 46.1 / 튜브 6 mm x 12 mm: A 50.7 / 튜브 6 mm x 18 mm: A 55.1 / 튜브 8 mm x 6 mm: A 43.8 / 튜브 8 mm x 8 mm: A 44.8 / 튜브 8 mm x 10 mm: A 45.6 / 튜브 8 mm x 12 mm: A 50.2 / 튜브 8 mm x 16 mm: A 54.5 / 튜브 10 mm x 6 mm: A 44.2 / 튜브 10 mm x 8 mm: A 45.8 / 튜브 10 mm x 12 mm: A 51.3 / 튜브 10 mm x 16 mm: A 54.7 / 튜브 10 mm x 18 mm: A 54.0 / 튜브 10 mm x 25 mm: A 62.8 / 튜브 12 mm x 6 mm: A 49.3 / 튜브 12 mm x 8 mm: A 50.3 / 튜브 12 mm x 10 mm: A 51.8 / 튜브 12 mm x 16 mm: A 56.0 / 튜브 12 mm x 18 mm: A 59.2 / 튜브 12 mm x 22 mm: A 62.2 / 튜브 12 mm x 25 mm: A 67.6 / 튜브 14 mm x 12 mm: A 53.5 / 튜브 15 mm x 12 mm: A 55.0 / 튜브 16 mm x 12 mm: A 57.4 / 튜브 18 mm x 10 mm: A 53.1 / 튜브 18 mm x 12 mm: A 56.7 / 튜브 18 mm x 16 mm: A 57.0 / 튜브 18 mm x 22 mm: A 61.9 / 튜브 18 mm x 25 mm: A 64.0 / 튜브 25 mm x 32 mm: A 89.1 / 튜브 30 mm x 25 mm: A 89.7 / 튜브 32 mm x 10 mm: A 76.1 / 튜브 32 mm x 25 mm: A 91.7 / 튜브 38 mm x 25 mm: A 100.6 |
