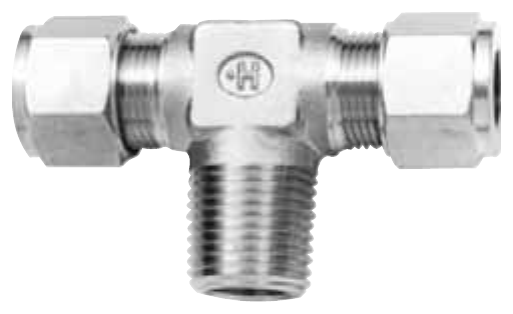

HOKE GYROLOK Male Branch Tee (TTM / TTM/ME)
HOKE GYROLOK 수나사 브랜치 티는 튜브 두 개의 직선부에서 갈라지는 분기를 암(female) NPT 나사 포트에 연결하는 T자 피팅입니다. 분수(인치) 튜브용 TTM과 미터 튜브용 TTM/ME가 있습니다.
| 형식 | 수나사 브랜치 티: TTM(분수 튜브) / TTM/ME(미터 튜브) |
| 연결 나사 | 암(female) NPT 나사에 연결 |
| 부품 번호 | TTM: 1TTM1[ ] ~ 16TTM16[ ] / TTM/ME: 3TTM2[ ]ME ~ 12TTM8[ ]ME |
| 재질 (GYROLOK 공통) | 부품 번호 [ ] 자리의 재질 기호: 황동 BR, 304/304L 스테인리스강, 316/316L 스테인리스강, 모넬 M, 하스텔로이 C-276 HC, 듀플렉스 2205 DX3, 인코넬 합금 625, 인코넬 합금 825, 슈퍼 듀플렉스 2507 D50, 티타늄 TI, 254 SMO 6MO (형식·크기에 따라 공급 재질이 다를 수 있음) |
| TTM 크기별 치수 A (인치) | 튜브 1/16" x 나사 1/16": A 1.56 / 튜브 1/8" x 나사 1/8": A 1.94 / 튜브 1/8" x 나사 1/4": A 2 / 튜브 3/16" x 나사 1/8": A 2 / 튜브 1/4" x 나사 1/8": A 2.09 / 튜브 1/4" x 나사 1/4": A 2.22 / 튜브 3/8" x 나사 1/4": A 2.38 / 튜브 3/8" x 나사 3/8": A 2.59 / 튜브 3/8" x 나사 1/2": A 2.75 / 튜브 1/2" x 나사 1/4": A 2.88 / 튜브 1/2" x 나사 3/8": A 2.88 / 튜브 1/2" x 나사 1/2": A 3 / 튜브 5/8" x 나사 3/8": A 2.94 / 튜브 5/8" x 나사 1/2": A 2.94 / 튜브 3/4" x 나사 1/2": A 3.23 / 튜브 3/4" x 나사 3/4": A 3.19 / 튜브 7/8" x 나사 3/4": A 3.44 / 튜브 1" x 나사 3/4": A 3.75 / 튜브 1" x 나사 1": A 3.75 |
| TTM/ME 크기별 치수 A (mm) | 튜브 3 mm x 나사 1/8": A 49.4 / 튜브 4 mm x 나사 1/8": A 50.7 / 튜브 4 mm x 나사 1/4": A 50.7 / 튜브 6 mm x 나사 1/8": A 53.3 / 튜브 6 mm x 나사 1/4": A 56.3 / 튜브 6 mm x 나사 3/8": A 61.4 / 튜브 8 mm x 나사 1/8": A 57.2 / 튜브 8 mm x 나사 1/4": A 57.2 / 튜브 8 mm x 나사 3/8": A 62.2 / 튜브 8 mm x 나사 1/2": A 68.3 / 튜브 10 mm x 나사 1/8": A 65.2 / 튜브 10 mm x 나사 1/4": A 65.2 / 튜브 10 mm x 나사 3/8": A 65.2 / 튜브 10 mm x 나사 1/2": A 68.3 / 튜브 12 mm x 나사 1/4": A 73.2 / 튜브 12 mm x 나사 3/8": A 73.2 / 튜브 12 mm x 나사 1/2": A 76.2 |
